Мануал по световому DMX пульту модели "Pro"

Общее описание, возможности и технические характеристики

* словарик световых терминов здесь: https://lightshow.su/manual/glossary

Световой пульт "Pro" представляет собой устройство для управления 5 группами световых приборов типа LED PAR, LED BAR, uplighting, partybar, головы "Spot", "Wash", а также световые приборы типа "паук", "лазер", стробоскопы и дым-машины. Каждая группа может содержать до 4 световых приборов или больше, если дублировать DMX-адреса.

Данный световой пульт имеет встроенные световые программы (медленная, стробоскоп, затемнение, белый свет), а также программы, считываемые с карты памяти типа SD ("Netac 8 ГБ P500 Eco Class 10 NT02P500ECO-008G-R"):

  • программа на кнопке "7" для "голов" - из файла "program7.lp" - редактируется в онлайн-редакторе здесь: https://lightshow.su/online/table2.php
  • программа на кнопке "8" для "голов" - из файла "program8.lp" - редактируется в онлайн-редакторе  здесь: https://lightshow.su/online/table2.php

  • программа на кнопке "7" для "паров" - из файла "PRG7PAR.LP" - редактируется в онлайн-редакторе  здесь: https://lightshow.su/online/table3.php
  • программа на кнопке "8" для "паров" - из файла "PRG8PAR.LP" - редактируется в онлайн-редакторе  здесь: https://lightshow.su/online/table3.php
  • статические сцены на кнопках "1"-"6" из файла "scenes.LP" - редактируется в онлайн-редакторе  здесь: https://lightshow.su/online/table2.php

  • настройки пульта и патчи групп световых приборов из файла "patch.LP" - редактируется в онлайн-редакторе  здесь: http://lightshow.su/online/

Кроме того, можно в "ручном режиме" управлять параметрами приборов: яркость, фокус, призма + положение светового прибора по X / Y

Важной особенностью этого светового пульта является возможность масштабирования световых программ в нужный квадрат координатов, задаваемый четырьмя значениями "min. X", "min. Y", "max. X", "max. Y" в разделе "общие настройки" в редакторе патча: http://lightshow.su/online/

Для того, чтобы поменять что-нибудь в пульте, вставьте SD-карту светового пульта в компьютер, планшет или телефон, загрузите в нужный редактор нужный файл, поменяйте его в редакторе, скачайте обратно, переименуйте как описано выше и сохраните на карте памяти светового пульта, затем безопасно извлеките ее из компьютера/планшета/телефона.


Прописывание статических сцен и динамических программ

Происходит в онлайн редакторах:

  • Программа для приборов типа PAR (без управления по pan/tilt): https://lightshow.su/online/table3.php

  • Статические сцены и программа для голов (с управлением по pan/tilt): https://lightshow.su/online/table2.php
    При редактировании сцен, строка "шаг 1" редактора соответствует сцене 1, строка "шаг 2" редактора соответствует сцене 2, и так далее.

Для каждого шага и каждого прибора вы задаете индивидуальный цвет и координаты x/y (pan/tilt). После окончания редактирования, нажмите кнопку "Скачать файл". Переименуйте скачанный файл, как описано в предыдущем разделе


Настройка светового пульта под световые приборы

Для настройки, вам потребуется документация на ваш световой прибор, а именно таблица типа "DMX channels" оттуда. В ней перечислены каналы управления световым прибором и их номера. Например, для "LED PAR", это чаще всего:

  1. 1 - общий диммер (яркость), в документации значится как "dimmer"
  2. 2 - яркость красного, в документации на английском значится как "red"
    и так далее.

Для настройки светового пульта, выберите в онлайн-редакторе патчей http://lightshow.su/online/ нужную группу приборов, и впишите туда номера каналов в нужные квадраты. Для примера выше, в "Диммер" - 1, в "Красный" - 2 и т. д.

Можно прописать 5 групп приборов, введя их тип, каналы, значения при инициализации для диммера и шуттера (шторка, строб).

  1. 1 и 5 группа приборов - LED PAR или другие приборы с управлением по RGB
  2. 2 и 5 - wash или другие приборы с управлением pan, tilt и цветом по RGB каналам
  3. 3 и 4 - spot или другие приборы с управлением pan, tilt и  колесами цвета и обо

Также обратите внимание на другие настройки: ограничение геометрии голов, скорости программ, значения цветов и гобо для спотов

Адресация

В процессе программирования светового пульта под световой прибор в онлайн редакторе https://lightshow.su/online/ может оказаться что у светового прибора больше каналов чем 16 (на такое количество рассчитано все по умолчанию), в таком случае увеличите в редакторе "канальность" светового прибора , с запасом 1 канал между двумя световыми приборами. Например если у вас световой прибор "вош" на 19 каналов, можно установить ему адреса, например, 120, 140, 160, 180 - так будет удобней их запомнить и между двумя световыми приборами будет необходимый запас в 1 канал.

Адреса групп должны идти в логической последовательности, например группа 1 - адреса от 1 до 100, группа 2 - адреса от 101 до 200 и так далее. Не допускается чтобы предыдущая группа имела адреса, большие чем текущая группа

Если документации на световой прибор нет

  1. Можно запросить ее у продавца
  2. Найти в интернете по названию светового прибора
  3. Поискать визуально в нашей библиотеке (вероятность совпадения около 70 процентов): https://lightshow.su/manual/library
  4. В онлайн-редакторе патчей, в каждой группе приборов, воспользоваться выпадающим списком "загрузить из библиотеки", и выбрать там похожий прибор или перебрать несколько
  5. Поставить себе на пульт прошивку "тестера", чтобы "прозвонить" световой прибор и составить на него актуальную документацию по номерам каналов, затем вбить их в редактор патчей http://lightshow.su/online/ Подробнее про "перепрошивку" светового пульта "Pro" - здесь: https://lightshow.su/manual/update

После окончания редактирования, нажмите кнопку "Скачать файл". Переименуйте скачанный файл в "patch.LP" и перепишите его на карту памяти SD, вставьте ее в пульт, включите питание. Подробнее вся эта процедура описана в видео: https://rutube.ru/video/0c335fb514a6893d74c658f7aa94636e/


Подключение светового пульта к световым приборам и их настройка на адреса и канальные режимы

  1. Подключите световой пульт с помощью прилагающегося USB-провода в любое USB гнездо - компьютер, USB-зарядка или power-bank, или воспользуйтесь блоком питания. Номинал указан над круглым разъемом для блока питания.

  2. Подключите световой пульт с помощью вашего DMX (XLR) провода к вашим световым приборам, соединив их также последовательно DMX (XLR) проводами, из гнезда "DMX OUT" в гнездо "DMX IN".



  3. В меню световых приборов выставите выбранный вами канальный режим (channel mode) и DMX адреса, которые вы задали в редакторе патчей https://lightshow.su/online/

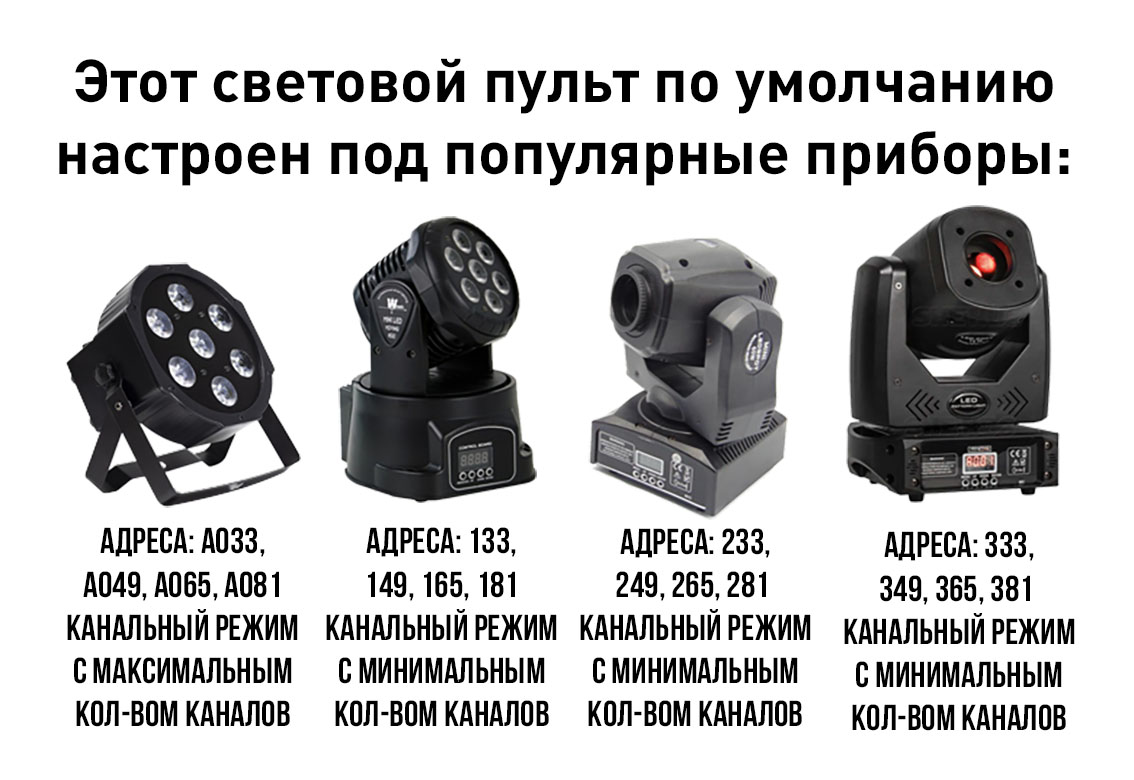

  • LED PAR - по умолчанию 33, 49, 65, 81, если в переписке с нами не указано иное. Если одинаковых приборов в группе больше чем 4, то адреса на следующих приборах повторяются - 33, 49, 65, 81, 33, 49, 65 и т. д.
  • WASH 1 - по умолчанию 133, 149, 165, 181, если в переписке с нами не указано иное.
  • SPOT 1 - по умолчанию 233, 249, 265, 281, если в переписке с нами не указано иное.
  • SPOT 2 / LED bar / uplighting / partybar / стробоскоп - по умолчанию 333, 349, 365, 381, если в переписке с нами не указано иное.
  • WASH 2 / Диммер / PAR RGBW / Spider ("Паук") - по умолчанию 433, 449, 465, 481, если в переписке с нами не указано иное.

Управление

Видео-мануал: https://www.youtube.com/watch?v=sB7NHpE0BuA

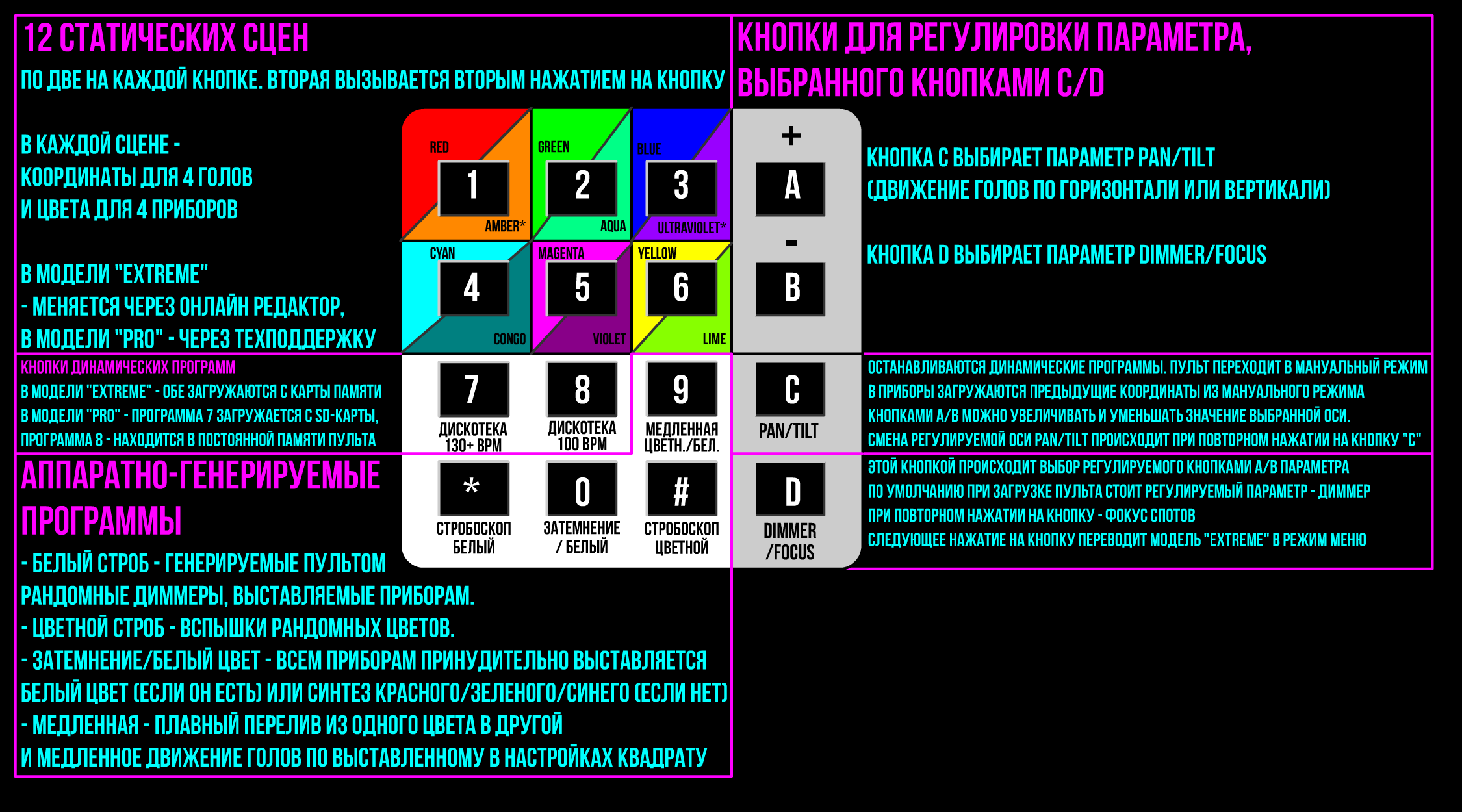

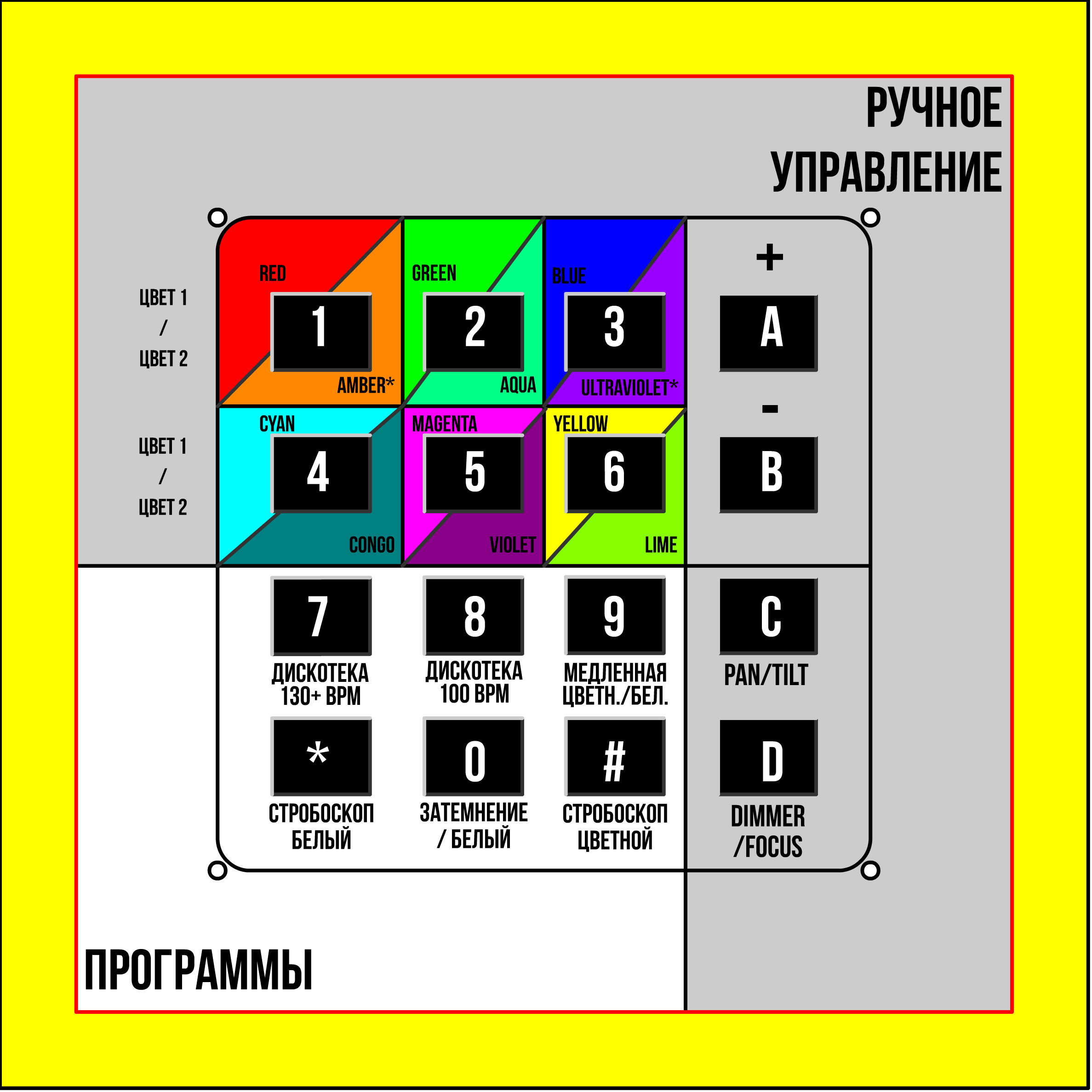

На кнопках "1" - "6" располагаются статические сцены, по 2 сцены на 1 кнопке - первая вызывается при первом нажатии на кнопку, вторая - при втором.
Таким образом, есть 12 конфигурируемых сцен с цветом/гобо и положением голов. Любую из этих сцен можно сконфигурировать через онлайн-редактор: https://lightshow.su/online/table2.php

Сцены по умолчанию (можно поменять, загрузив файл patch.lp сюда: https://lightshow.su/online/table2.php):

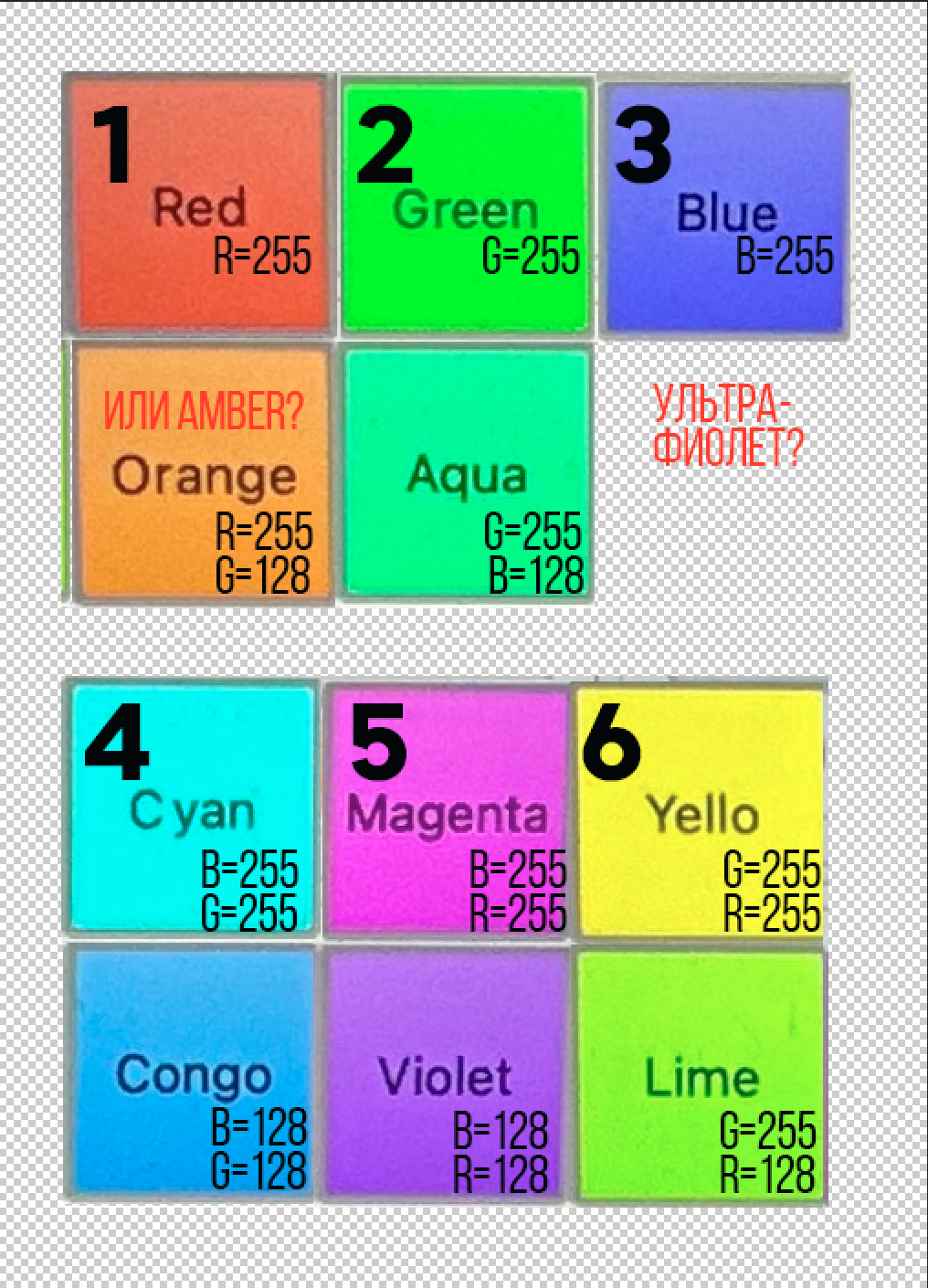

  1. Кнопка "1" - выставить всем световым приборам всех групп цвет красный, второе нажатие на кнопку - включает янтарный цвет ("Amber") если он предусмотрен на приборах
  2. Кнопка "2" - выставить всем световым приборам всех групп цвет зеленый, второе нажатие - включает цвет "Aqua"
  3. Кнопка "3" - выставить всем световым приборам всех групп цвет синий, второе нажатие - включает ультрафиолет, если он предусмотрен на приборах
  4. Кнопка "4" - выставить всем световым приборам всех групп цвет бирюзовый, второе нажатие - включает цвет "Congo"
  5. Кнопка "5" - выставить всем световым приборам всех групп цвет фиолетовый, второе нажатие - включает цвет "Violet"
  6. Кнопка "6" - выставить всем световым приборам всех групп цвет желтый, второе нажатие - включает цвет "Lime"

  7. Кнопка "7" - дискотечная программа 1 (130 BPM). последующие нажатия на кнопку работают для выставления скорости программы как кнопка "TAP"
  8. Кнопка "8" - дискотечная программа 2 (100 BPM). последующие нажатия на кнопку работают для выставления скорости программы как кнопка "TAP"
  9. Кнопка "9" - плавый перелив цветов и плавное движение голов. Повторное нажатие кнопки - плавное движение в белом цвете. Во время работы программы цвет можно менять кнопками 1-6.

  10. Кнопка "0" - затемнение / белый свет
  11. Кнопка "*" - стробоскоп белый
  12. Кнопка "#" - стробоскоп цветной

  13. Кнопка "D" - переключение режима регулировки параметров приборов между Диммером, Фокусом и Призмой.
    1. При включении пульта по умолчанию включается режим регулировки Диммера всех приборов кнопками A/B (+/-).
    2. При нажатии на D выбирается следующий параметр для регулировки - Фокус (меняется кнопками A/B)
    3. При следуюшем нажатии на D - выбирается режим регулировки призмы (меняется кнопками A/B)
    При следующем нажатии на D пульт возвращается в режим регулировки Диммера, и далее все повторяется.

  14. Кнопка "C" - переключение управления положением голов по горизонтали/вертикали (выбор чем управлять - pan или tilt осью прибора (X/Y)
  15. Кнопки "A" и "B" - управления перемещением голов по выбранной оси или управление яркостью/фокусом - +/-
