Онлайн-редактор представляет собой инструмент для изменения патчей приборов и световых программ на карте памяти, используемой световым пультом для работы. Вы можете менять патчи приборов, световые динамические программы для "голов" и для приборов типа "LED PAR".
Онлайн-редактор делится на три редактора, каждый из которых настраивает соответственно:
Для пультов моделей "Pro", "Extreme", "Senso":
- патч световых приборов: http://lightshow.su/online/
- световую программу для LED PAR: https://lightshow.su/online/table3.php
- световую программу для голов и статические сцены для кнопок 1-6: https://lightshow.su/online/table2.php
Для пультов моделей "Arcade" и "Express" (с последней прошивкой отсюда: http://lightshow.su/manual/update-express ):
- патч световых приборов: http://lightshow.su/online2/
- расширенные настройки светового пульта и групп световых приборов: https://lightshow.su/online2/prof_setting.php
- световую программу для LED PAR: https://lightshow.su/online2/table3.php
- световую программу для голов и статические сцены для кнопок 1-6: https://lightshow.su/online2/table2.php
- (beta) совмещенный редактор программ для LED PAR и "голов": https://lightshow.su/online2/table5.php
Внизу каждой страницы есть возможность загрузить в редактор уже имеющийся файл и кнопка "Скачать", при нажатии на которую скачивается файл, который надо переписать на карту памяти, правильно переименовав:
Для пультов линейки "PRO", "Extreme", "Senso":
- файл патча световых приборов - "PATCH.LP"
- файл световой программы для LED PAR - для кнопки 7 - "PRG7PAR.LP"
- файл световой программы для LED PAR - для кнопки 8 - "PRG8PAR.LP"
- файл световой программы для голов - для кнопки 7 - "PROGRAM7.LP"
- файл световой программы для голов - для кнопки 8 - "PROGRAM8.LP"
- файл статических сцен для голов и паров - для кнопок 1-6 - "SCENES.LP"
дополнительно для пультов линеек "Express", "Arcade"
- файл световых программ для LED PAR - для доп. кнопок "1"-"4" - "PRG1PAR.LP","PRG2PAR.LP","PRG3PAR.LP","PRG4PAR.LP"
- файл световых программ для голов - для доп. кнопок "1"-"4" - "PROGRAM1.LP","PROGRAM2.LP","PROGRAM3.LP","PROGRAM4.LP"
- файл дополнительных настроек светового пульта и групп приборов - "patchPro.LP"
Статические световые сцены воспроизводятся при нажатии на кнопки 1-6 пульта, второе нажатие - вторая сцена (для пультов Pro, Extreme, Senso). Динамические световые программы воспроизводятся при нажатии на кнопки "7", "8" (для пультов Pro, Extreme, Senso) и 1-4 (для пультов Express, Arcade) светового пульта, остальные программы (стробоскопы, медленная, кружение, бегущий огонь и др.) в пульт запрограммированны аппаратно и/или считываются из статической памяти пульта (кнопки 9-12 в пультах "PRO", Extreme, Senso). В пультах Express, Arcade можно набирать кнопочное поле индивидуально "под себя".
Кроме компьютера, вы также можете настраивать патчи и световые программы через планшет или смартфон. Для iPhone/iPad можно купить кардридер для разъема "Лайтинг". Мы проверяли, в iPhone/Safari файл скачивается в "Файлы", затем оттуда его можно переместить в папку карты памяти, встравленной в подключенный кардридер. В телефонах и планшетах Android можно просто сохроанить файл на карте памяти и переименовать его правильно, затем вставить карту памяти с файлами в световой пульт и затем включить его.
Как запрограммировать свои приборы в световой пульт
через он-лайн редактор патчей приборов http://lightshow.su/online/
Видео-мануал: https://www.youtube.com/watch?v=NWXLcCpeHyw
на Рутубе: https://rutube.ru/video/0c335fb514a6893d74c658f7aa94636e

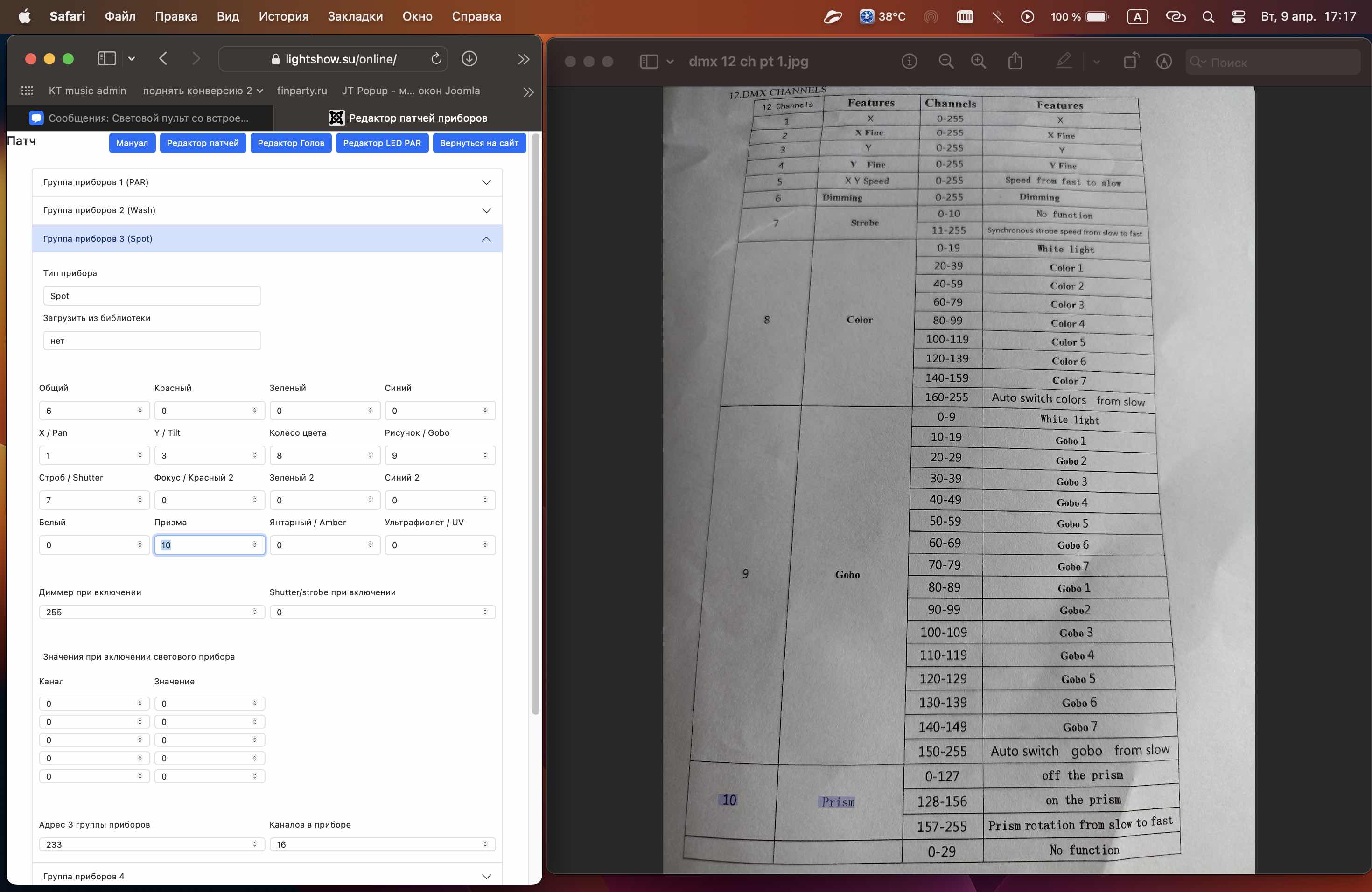

- Откройте вкладаку с нужной группой приборов:
для пультов Pro, Extreme, Senso:
1 или 5 группа - LED PAR,
2 или 5 группа - Wash (головы или любой другой прибор с управлением цветом каналами Red, Green, Blue),
3 или 4 группа - Spot (головы или любой другой прибор с управлением цветом с помощью одного канала (колесо цвета - color wheel) и рисунком (gobo)
также, в 4 группе есть поддержка различных других световых приборов.
для пультов Express, Arcade можно в любой группе приборов выбрать любой тип прибора - В открывшейся вкладке, выберите тип прибора из выпадающего списка
*пояснения к типам приборов:
"Led Par" - предназначен для управления 4 LED PAR с адресами по умолчанию 33, 49, 65, 81
Управляет каналами диммер, красный, зеленый, синий, янтарный, ультрафиолет, белый. Эффекты строба, перелива цветов - генерируются программно. Белый цвет намешивается из цветов RGB (для приборов у коготорого нет встроенного белого цвета и канала стробоскопа)"Wash" предназначен для управления 4 заливными головами типа "WASH" с адресами по умолчанию 133, 149, 165, 181
Управляет каналами диммер, красный, зеленый, синий, X, Y (pan/tilt)Вторая управляемая группа заливных голов располагается на адресах по умолчанию 433, 449, 465, 481
Управляются первая и вторая группа цветов (Красный 1 и 2, Зеленый 1 и 2, Синий 1 и 2
Для голов с двумя группами диодов, когда надо зажигать обе группы"Spot" предназначен для управления 4 рисующими головами типа "Spot" с адресами по умолчанию 233, 249, 265, 281
Управляет каналами диммер, X, Y (pan/tilt), колесо цвета (color wheel), колесо рисунка (gobo wheel).
Выставить значения цветов для колеса цветов можно в таблице ниже
Для 1 группы спотов также поддерживается управление каналами цветов RGB, если прописано в редакторе"LED Bar" - предназначено пиксельными палками. В дополнительных настройках задается количество сегментов в палке и количество цветов в сегменте. Для первого сегмента каналы RGB указываются в патче как Красный Зеленый Синий. Подразумевается что палка будет одна, и будет работать на адресе, заданном в настройках этой группы. Не забудьте указать количество каналов палки справа от DMX адреса.
Для пультов Pro, Extreme, Senso:
"Uplighting" - предназначено для управления группой из четырех приборов типа "Uplighting", расположенных на адресах 333, 349, 365, 381. Прописаны цвета UV, Amber. Работают по механнике управления LED PAR"LED Bar" - предназначено для управления группой из четырех приборов типа "LED Bar", расположенных на адресах 333, 349, 365, 381. Прописаны цвета UV, Amber. Работают по механнике управления LED PAR. В последнем канале инициализации (в 4ой группе световых приборов) можно задать количество сегментов LED BAR и количество цветов в сегменте - тогда световой пульт будет использовать сегменты 1, 5, 9, 13, ... - как прибор 1, сегменты 2, 6, 10, 14, ... - как прибор 2, сегменты 3, 7, 11, 15, ... - как прибор 3, сегменты 4, 8, 12, 16, ... - как прибор 4

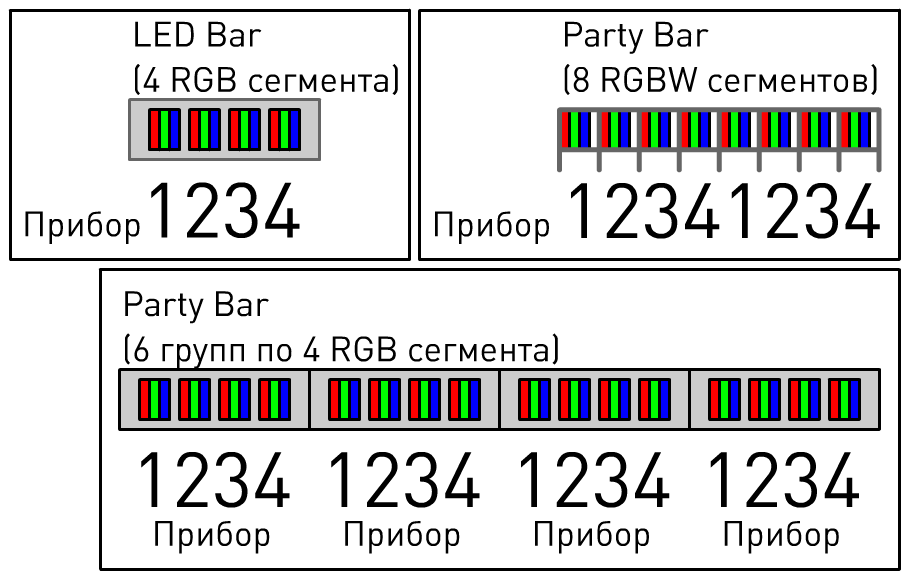

"LED Bar (4 RGB сегмента)" - предназначено для управления прибором LED BAR, состоящим из 4 групп RGB каналов, которые располагаются подряд. Номера каналов первого светильника из группы задается в каналах Красный, Зеленый и Синий редактора патчей. Данный режим рассчитан на 4 световых прибора с разными адресами (333, 349, 365, 381) таким образом рисунок, набранный в редакторе для LED PAR будет располагаться и переливаться между 4 световыми сегментами."Party Bar (6 групп по 4 RGB сегмента)" - рассчитан на управление PartyBar/Led Bar/Pixel Bar, в котором 6 групп по 4 RGB сегмента, с располагающимися подряд каналами RGB. Номера каналов первого сегмента из группы задается в каналах Красный, Зеленый и Синий редактора патчей. Каждый RGB сегмент светового прибора считается отдельным прибором, таким образом рисунок набранный в редакторе для LED PAR красиво рисуется на одном световом приборе.
"Party Bar (8 RGBW сегментов)" - рассчитан на управление PartyBar, в котором 6 групп по 4 RGB сегмента, располагающиеся подряд каналами RGBW. Номера каналов первого сегмента из группы задается в каналах Красный, Зеленый и Синий редактора патчей. Каждый RGBW сегмент светового прибора считается отдельным прибором, таким образом рисунок набранный в редакторе для LED PAR красиво рисуется на одном световом приборе. Не забудьте указать в редакторе патчей канальность светового прибора (100 каналов) и соответственно располагайте свой световой прибор на адресе 333.
Раскладка каналовы выглядит приблизительно так:
группа 1 (16 каналов) группы 2-5 группа 6 (16 каналов) 1 прибор 2 прибор 3 прибор 4 прибор ... ... 1 прибор 2 прибор 3 прибор 4 прибор RGBW RGBW RGBW RGBW RGBW RGBW RGBW RGBW RGBW RGBW "Паук" -Прописано движение по X/Y - посылаются на 2 мотора этого прибора.
И прописано управление 2 группами RGB каналов, номера каналов которых должны располагаться в столбцах редактора патчей "красный 1", "красный 2", "зеленый 1", "зеленый 2", "синий 1", "синий 2""Диммер" - Если у вас диммер на 7 каналов, то программируете каналы так:
1 канал диммера - красный 1
2 канал диммера - зеленый 1
3 канал диммера - синий 1
4 канал диммера - красный 2
5 канал диммера - зеленый 2
6 канал диммера - синий 2
7 канал диммера - белый"Par RGBW+A + strobe" - предназначено для управления второй группой из четырех LED PAR, расположенных на адресах 433, 449, 465, 481, прописаны цвета RGBW+Amber+UV (красный, зеленый, синий, белый, янтарный, ультрафиолет). Прописано использование встроенного стробоскопа прибора. Предназначено для LED PAR, у которых плавно зажигаются и потухают диоды, и строб получается смазанным.
"Par 7 color" - работает на адресах 433, 449, 465, 481 (5 группа приборов). Позволяет управлять 7 цветными световыми приборами (красный, зеленый, синий, amber, красный 2, зеленый 2, синий 2). После каждого выставления цвета Паров, вызывается процедура, которая выставляет цвет 7 цветным приборам, если для группы 5 выбран этот тип прибора - "Par 7 color".
Адресация
Адреса каждой последующей группы по порядку, должны быть больше адресов предыдущей группы, чтобы адреса располагались последовательно. Например, 1 группа - адреса 1-100, вторая - 101-200, третья - 201-300, четвертая - 301-400, пятая - 401-500. Для пультов Pro, Extreme, Senso количество каналов в приборе должно быть на 1 больше чем реальное количество каналов по документации, нужно закладывать 1 пустой канал между двумя световыми приборами. Если например в приборе 9 каналов, стоит закладывать 10 или больше. Если каналов например 17, можно округлить до 20, и поменять начальный адрес группы приборов, например, на 20, тогда приборы будут располагаться соответственно на адресах 20, 40, 60, 80. - Найдите в библиотеке приборов свой прибор или впишите вручную номера каналов из мануала к вашему световому прибору
- Вписать значение диммера при включении прибора (обычно 255, но бывает 128 - если диммер и стробоскоп управляются одним каналом) и стробоскопа, а также, при необходимости, задать каналы и значения, которые установятся световым приборам при включении светового пульта (например, какой то специальный режим типа zoom/frost/prism/prism rotation и др.)

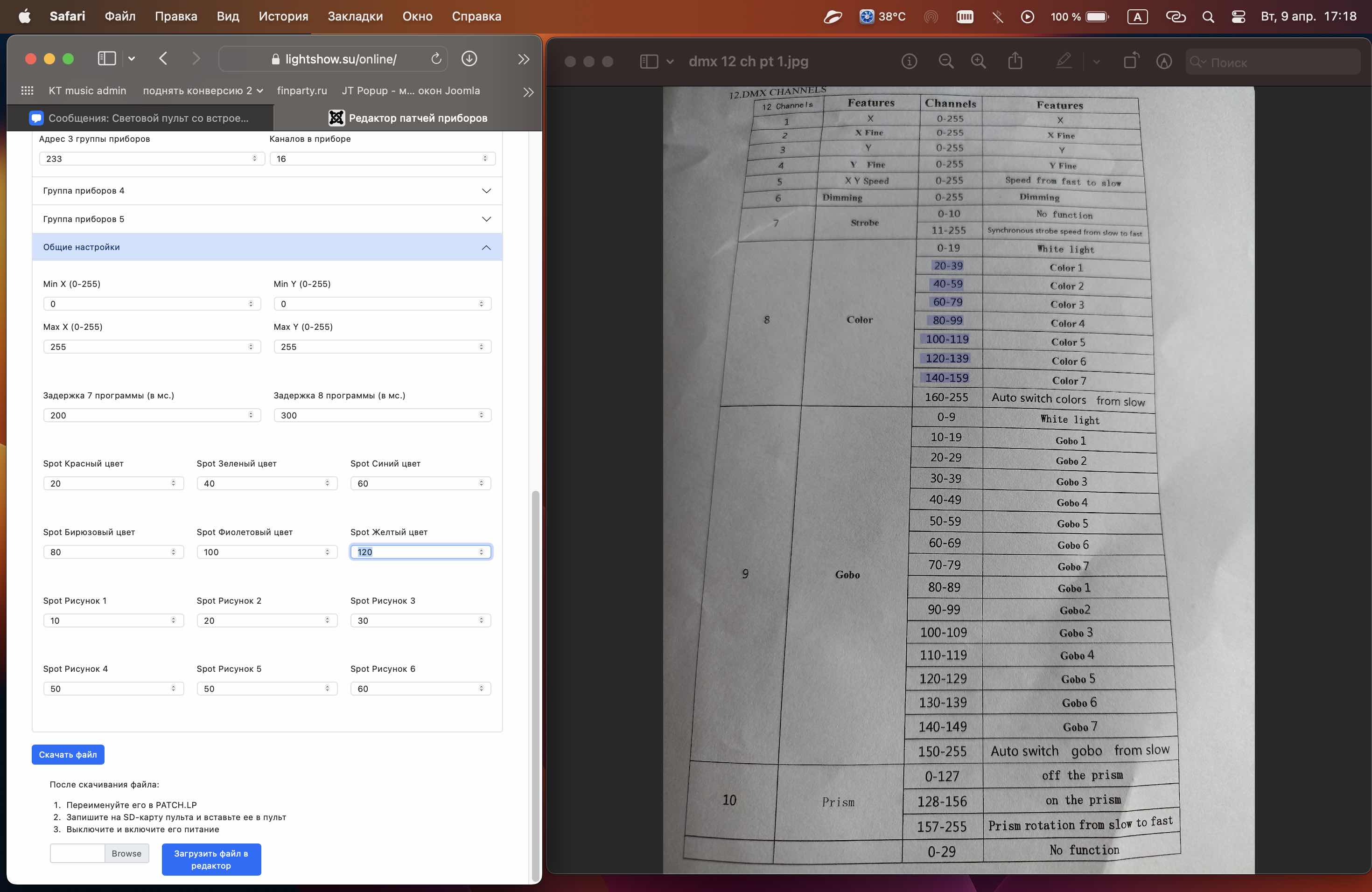

- Открыть вкладку "Настройки", вписать значения цветов и гобо для голов "Спот"
- Выставить ограничение движения голов по X/Y (pan/tilt) и задержку в миллисекундах
* Для ограничения Pan/Tilt (X/Y, движение прибора по горизонтали и вертикали) наполовину, следует прописать следующие параметры:
min_x - 150, max_x - 200, min_y - 5, max_y - 128 (или 20 и 95 чтобы не светили в пол), задержка в мс. - 70 и 150. - Нажать на синюю кнопку "скачать файл"

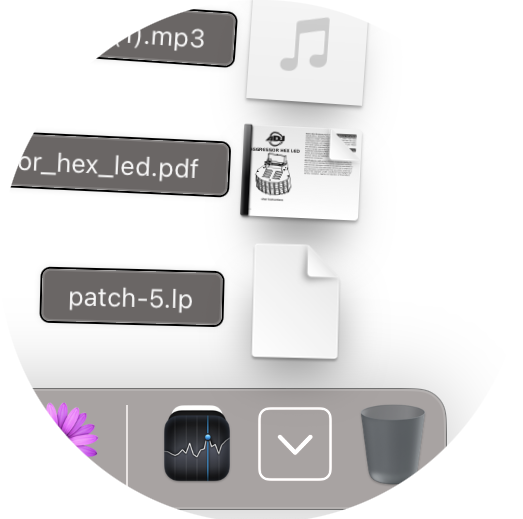

Обычно он появляется в папке Загрузки

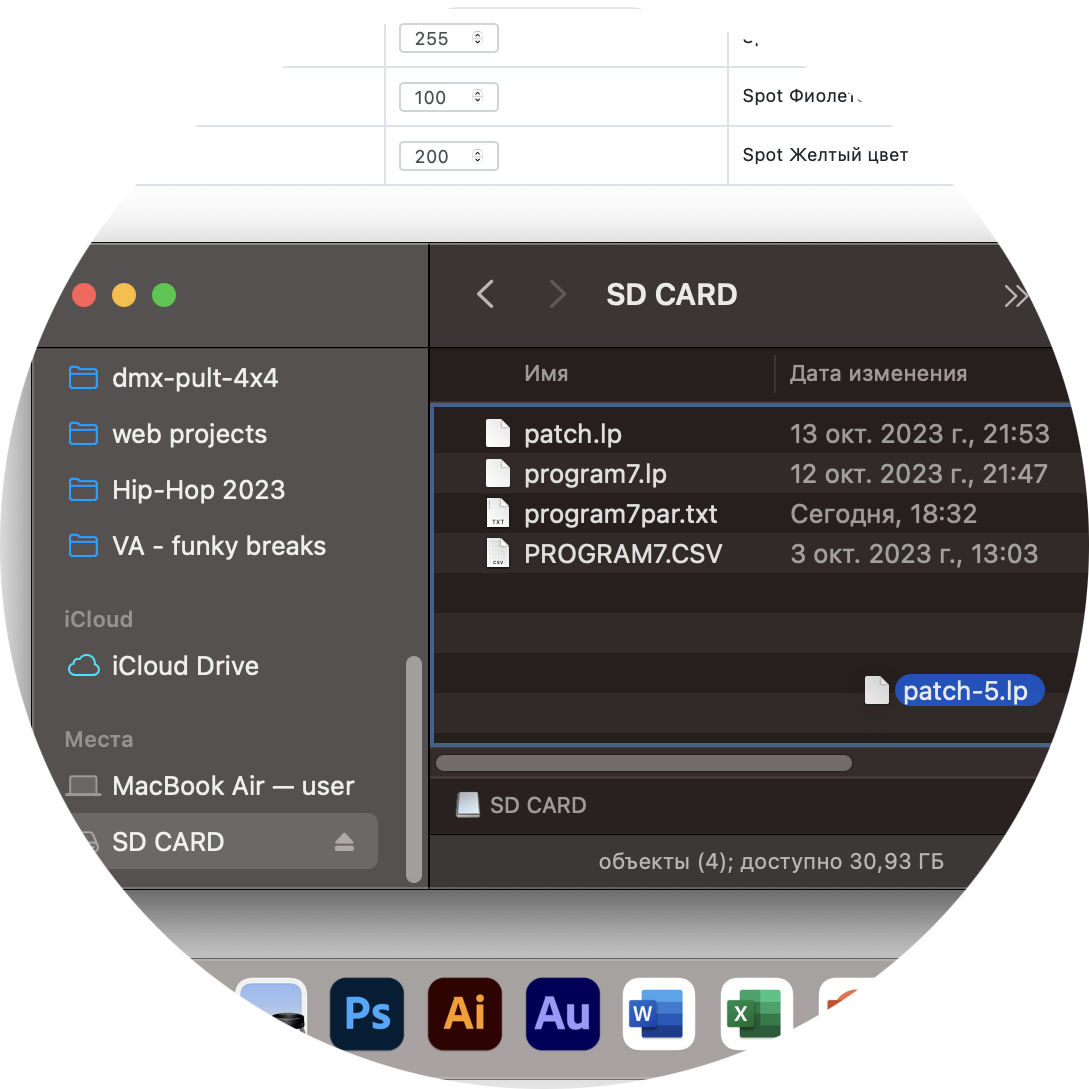

- Вставить карту памяти пульта в кардридер компьютера (или используемого устройства - планшет/телефон), открыть окошко с картой памяти и перетащить туда скачанный файл из "Загрузок"

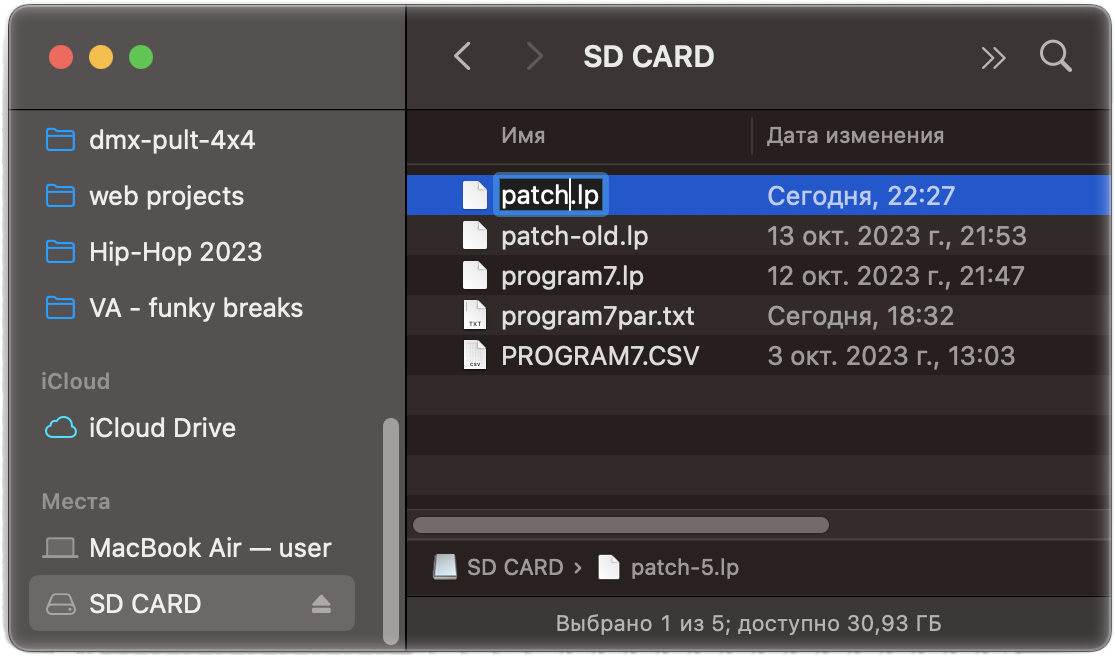

- Если на карте памяти есть файл "patch.lp" - переименовать или удалить его

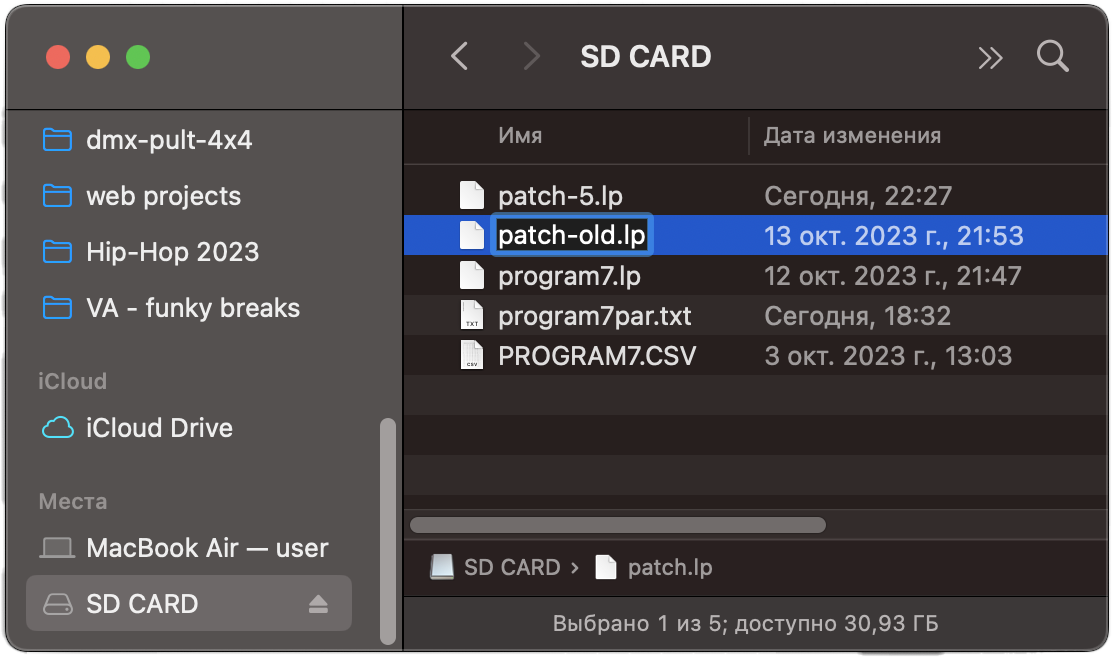

- Переименовать переписанные на карту памяти файл в "PATCH.LP"

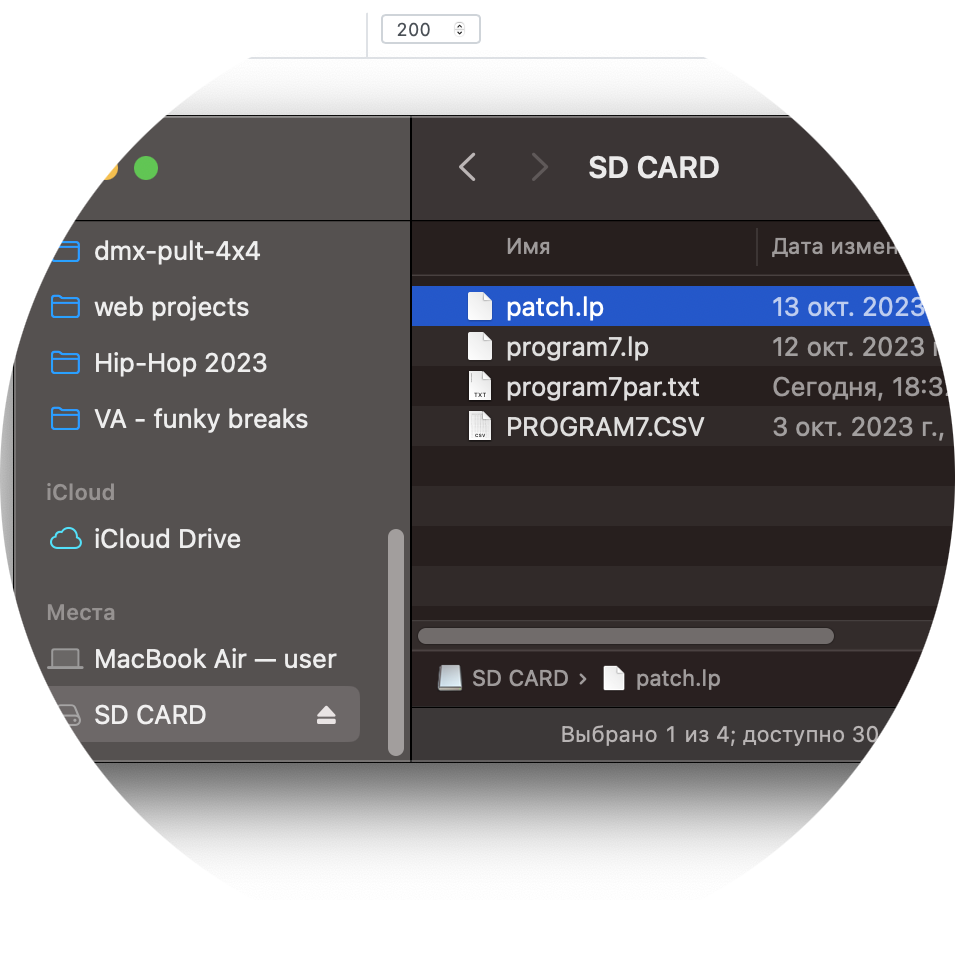

Все должно выглядеть вот так:
Написать световую программу для LED PAR за 5 простых шагов
Онлайн редактор световой программы для LED PAR: https://lightshow.su/online/table3.php

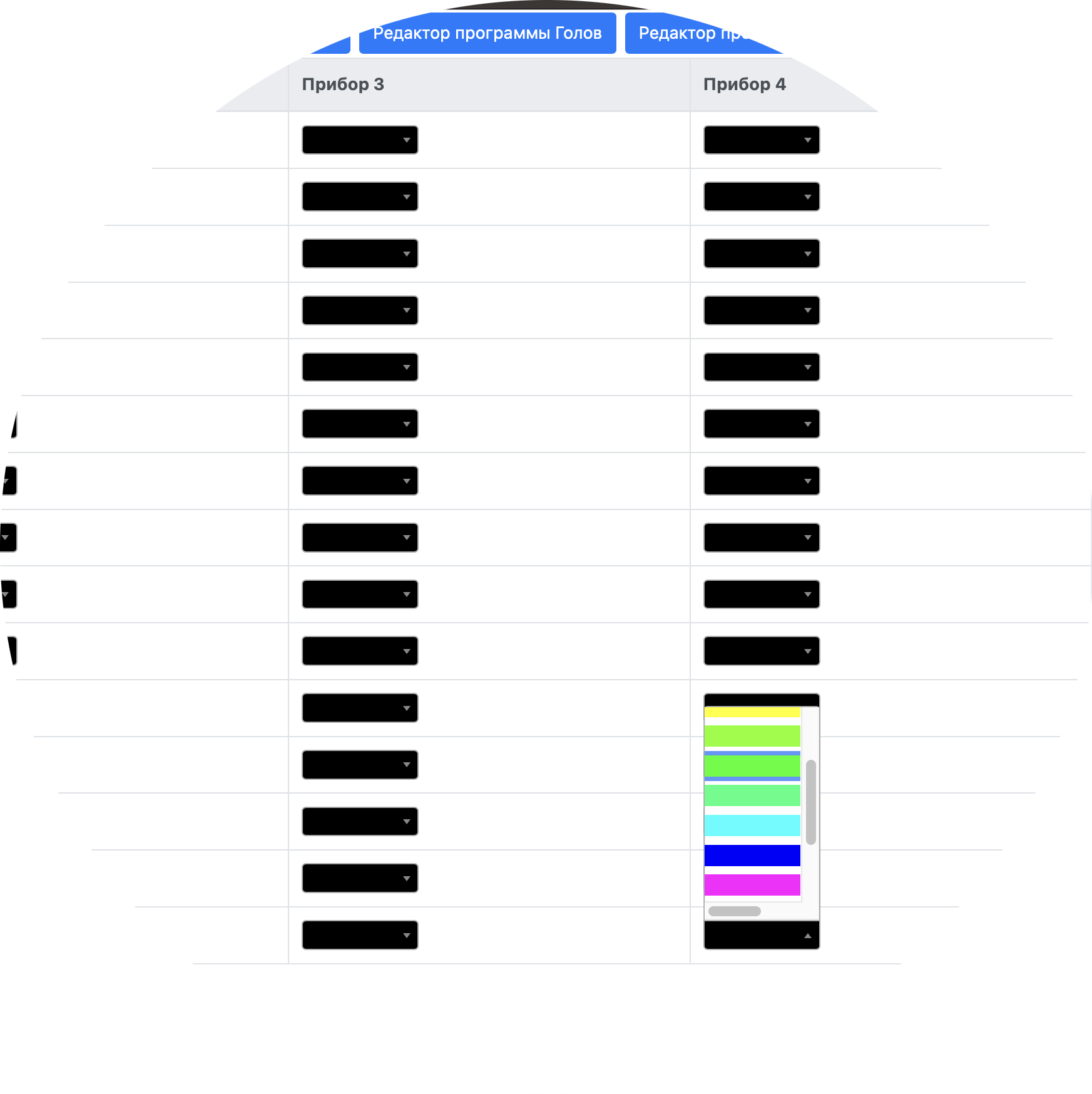

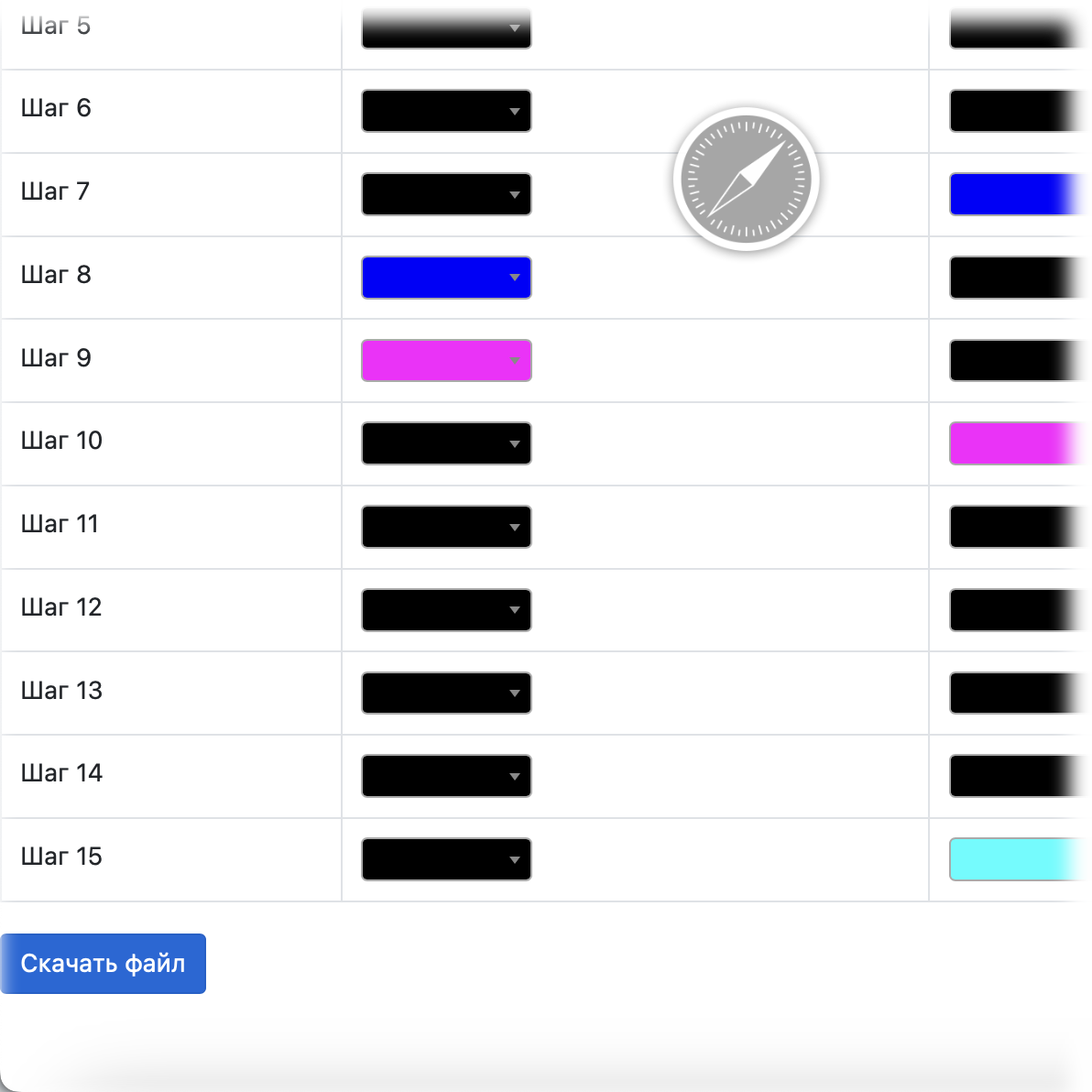

- Выбираете желаемый цвет для каждого прибора (столбцы 1-4) и каждого шага програмы (горизонтальные строки)
- Нажимаете кнопку "Скачать файл". Обычно файл скачивается в папку загрузок

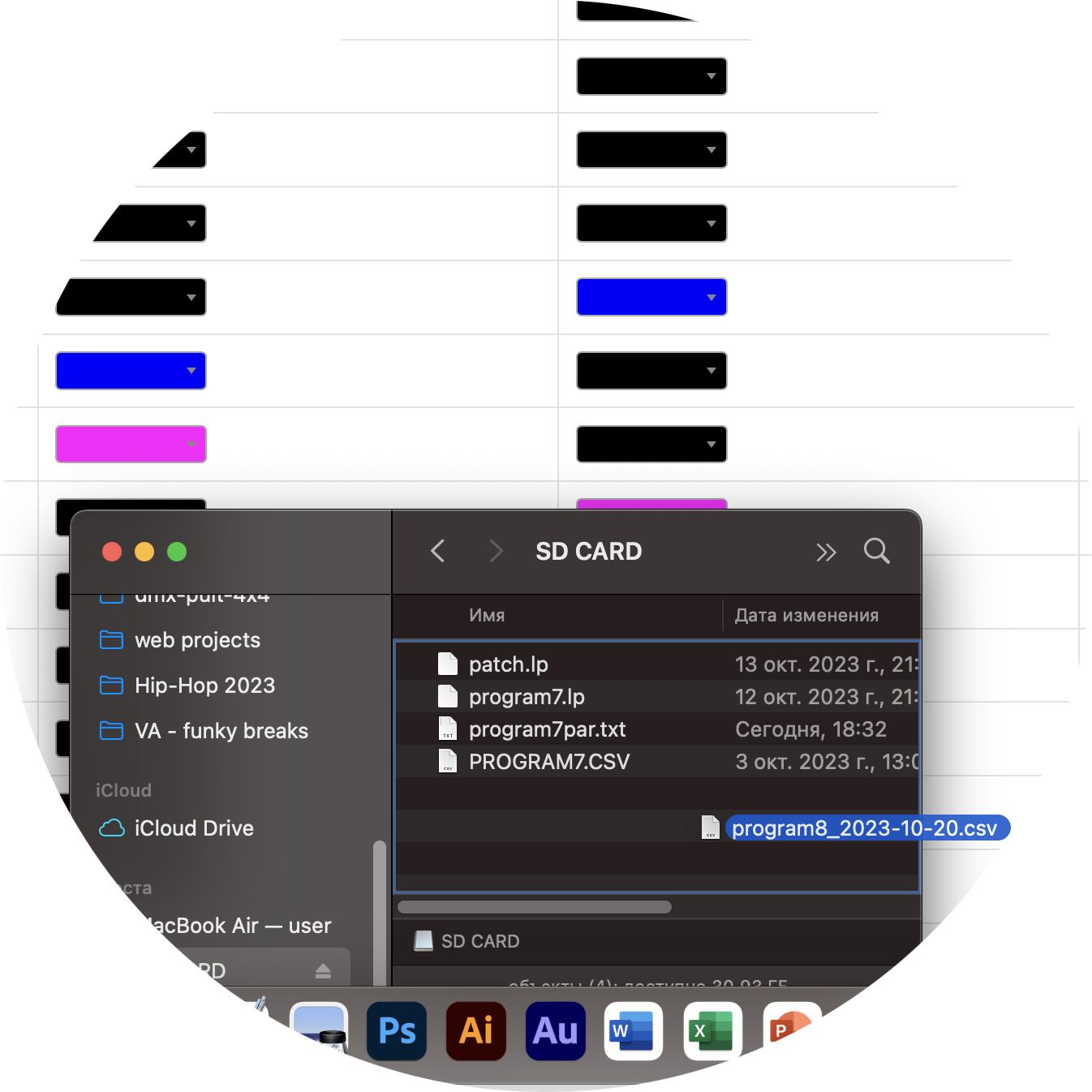

- Перетаскиваете скачанный файл на карту памяти

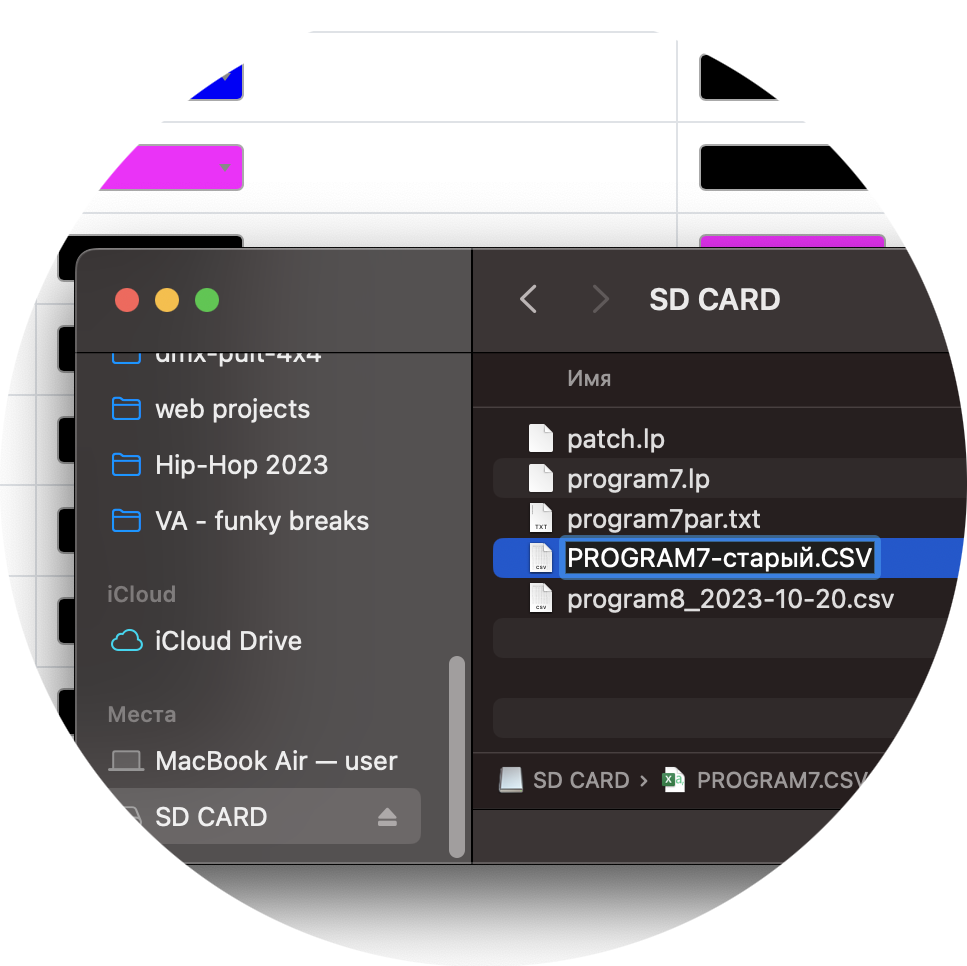

- Переименовываете или удаляете старый файл программы

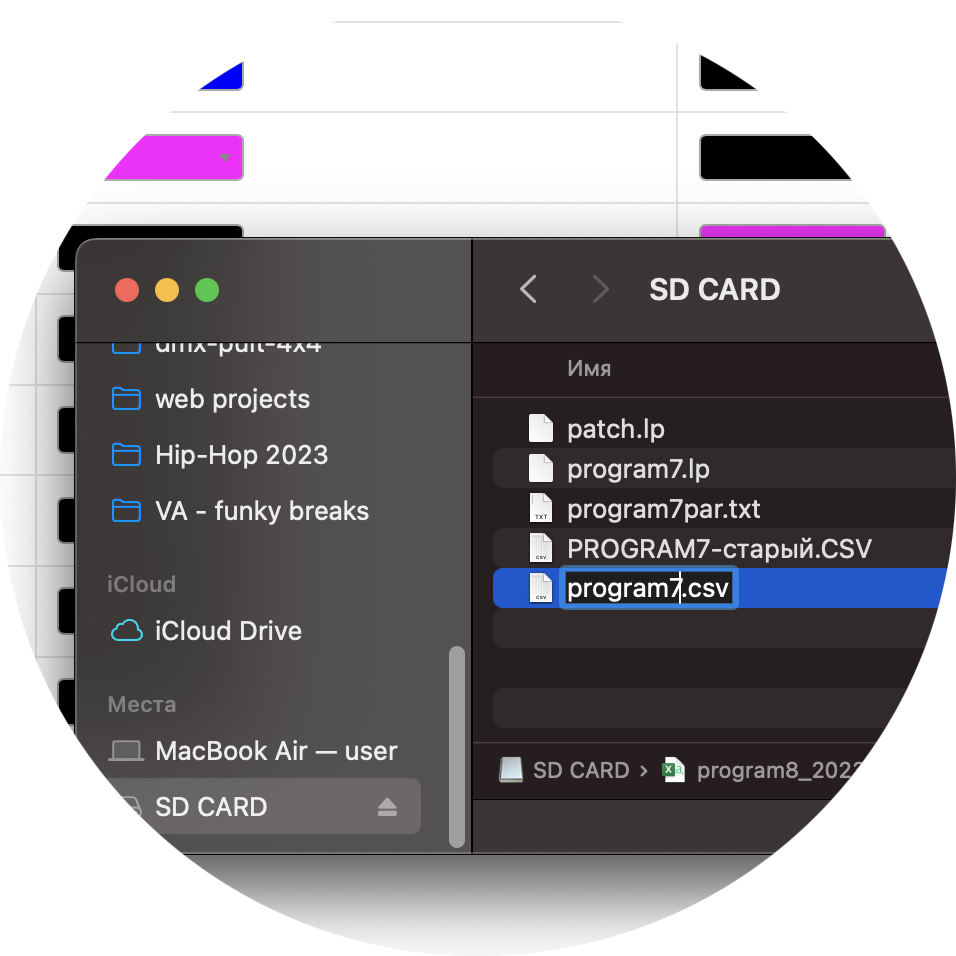

- Переименовываете переписанный файл в "program7.csv"

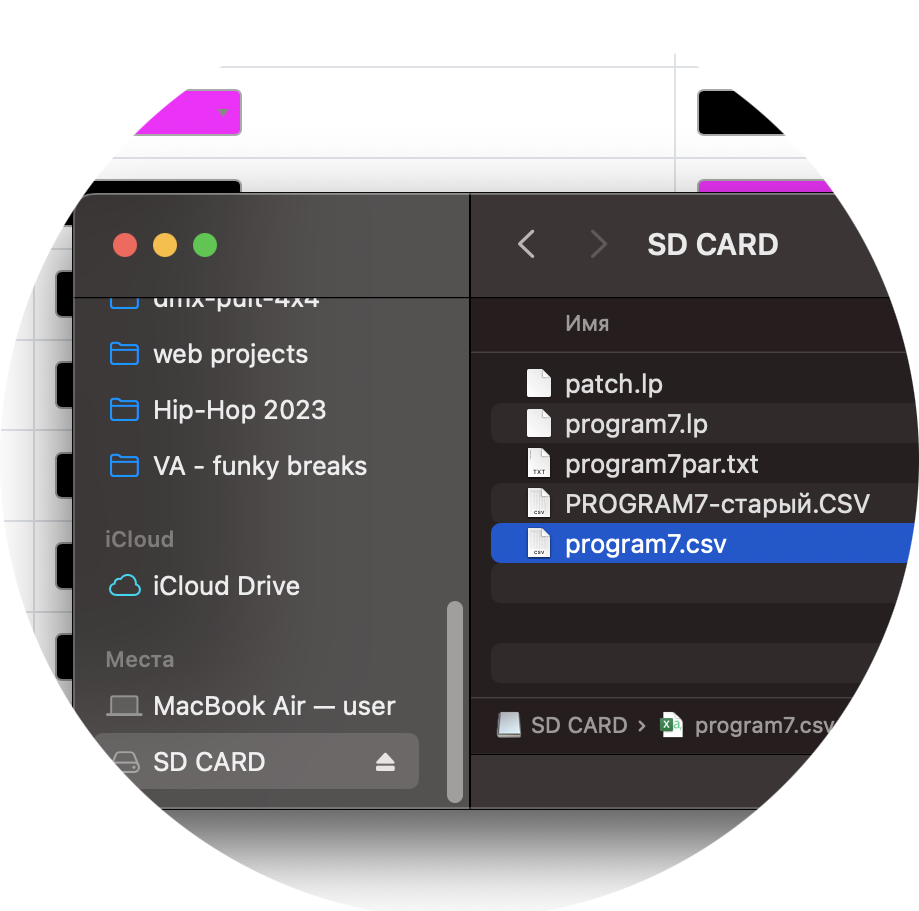

Все должно выглядеть вот так:
Он-лайн редактор световой программы для Moving Head / редактор статических сцен
(Wash/Spot/Spider/"Веник" и др.)
https://lightshow.su/online/table2.php

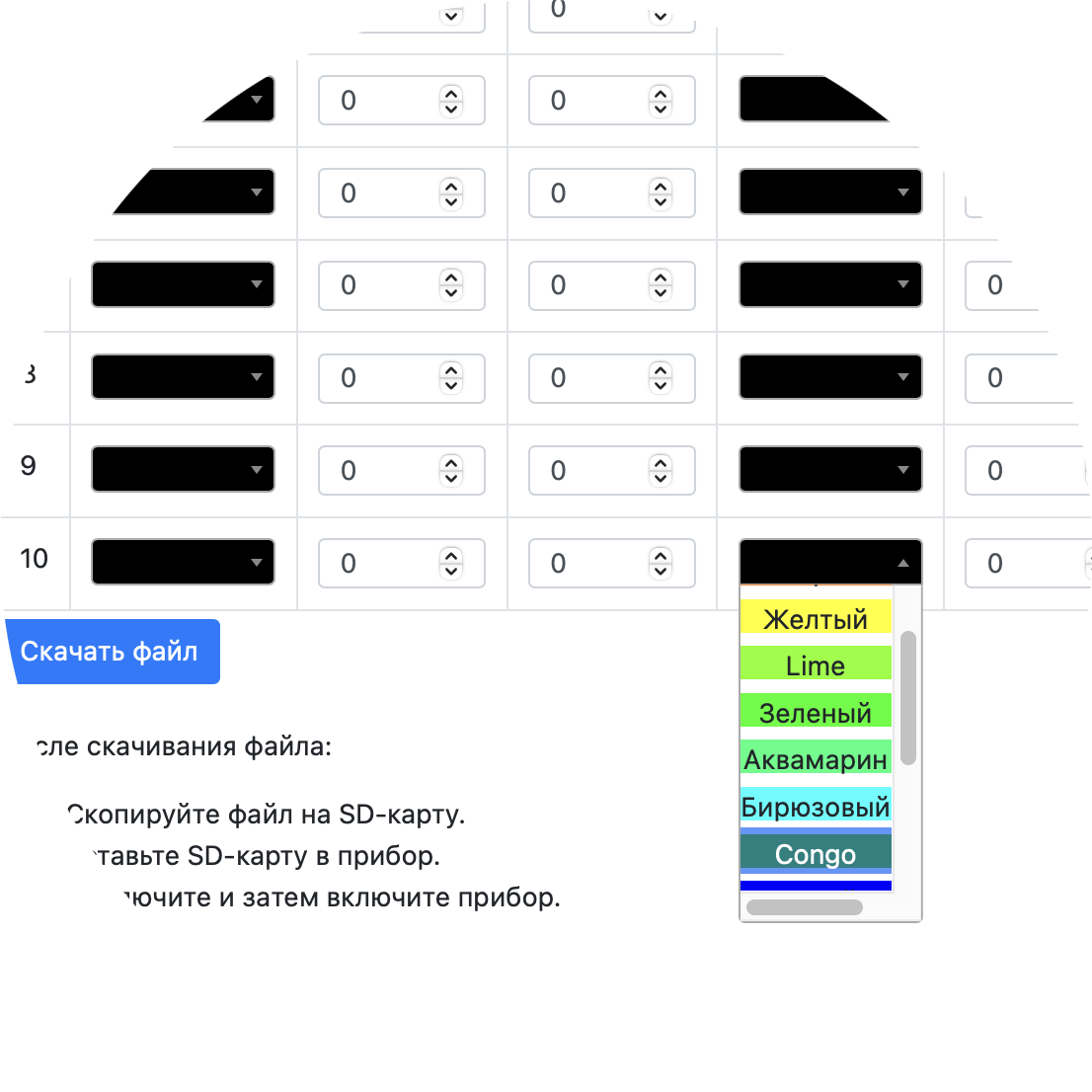

- Выбрать из выпадающих списков нужные цвета приборов 1-4 в каждой строке - для каждого шага. При редактировании файла сцен "Scenes.LP", шаг 1 соответствует сцене 1, шаг 2 - сцене 2 и т. д.

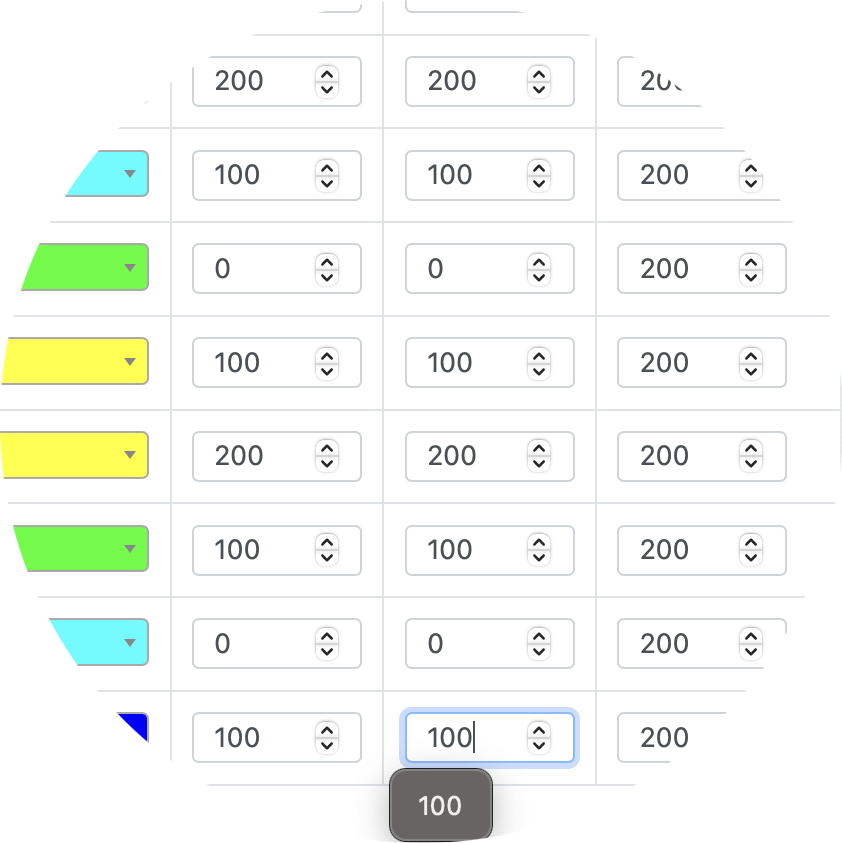

- Выставить значение положения световых приборов для каждой строки (каждого шага световой программы)

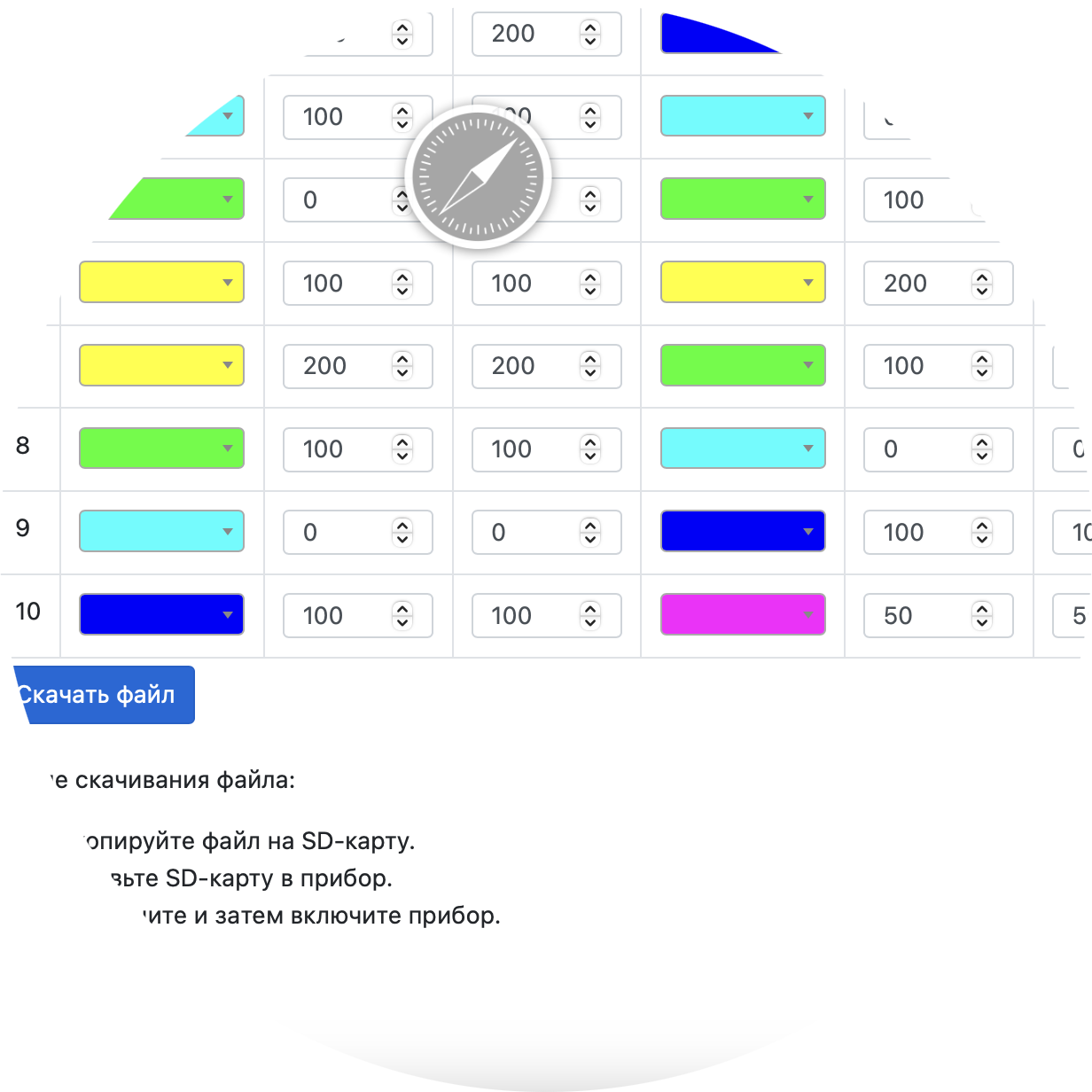

- Нажать кнопку "Скачать файл" - он обычно скачивается в папку "Загрузок"

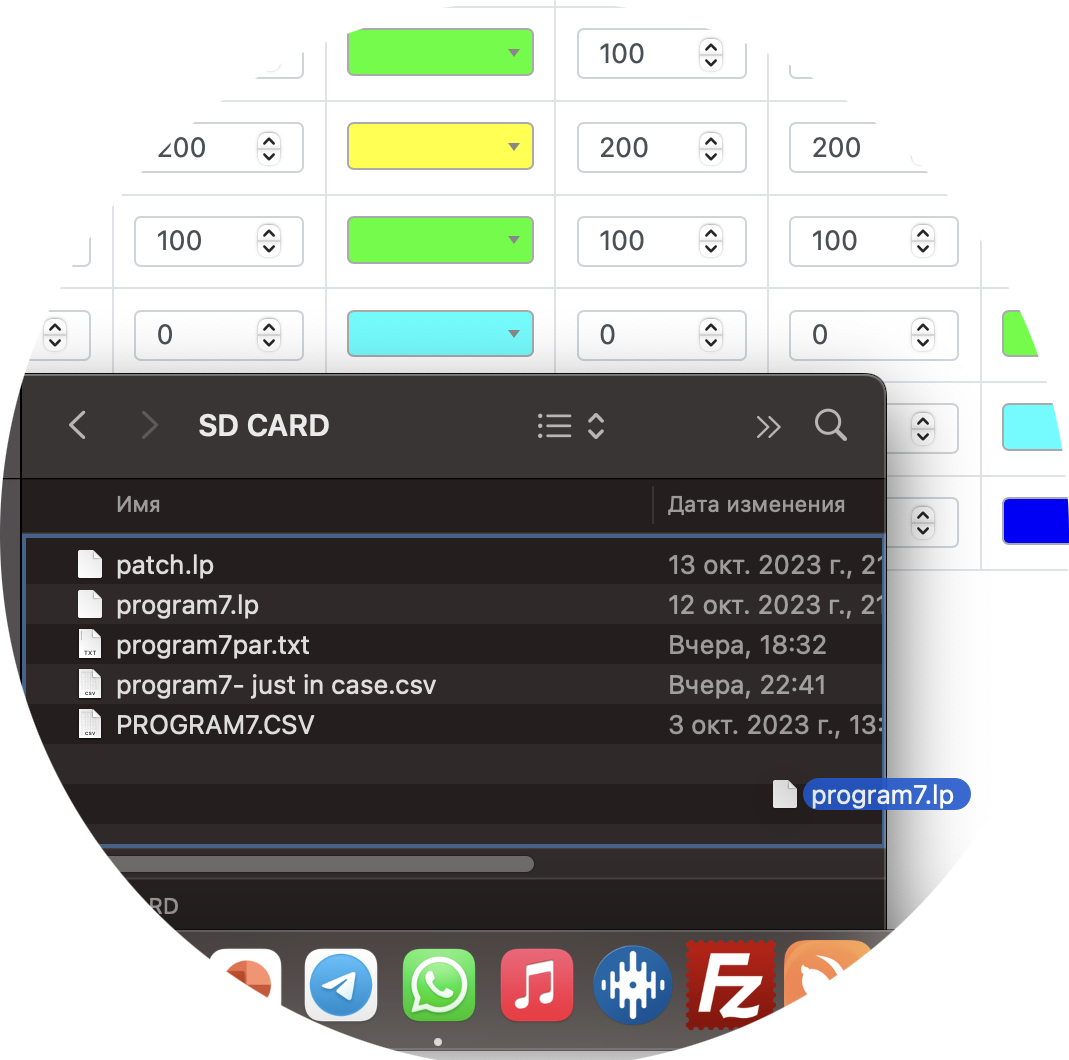

- Перетащить файл из папки Загрузок на карту памяти SD

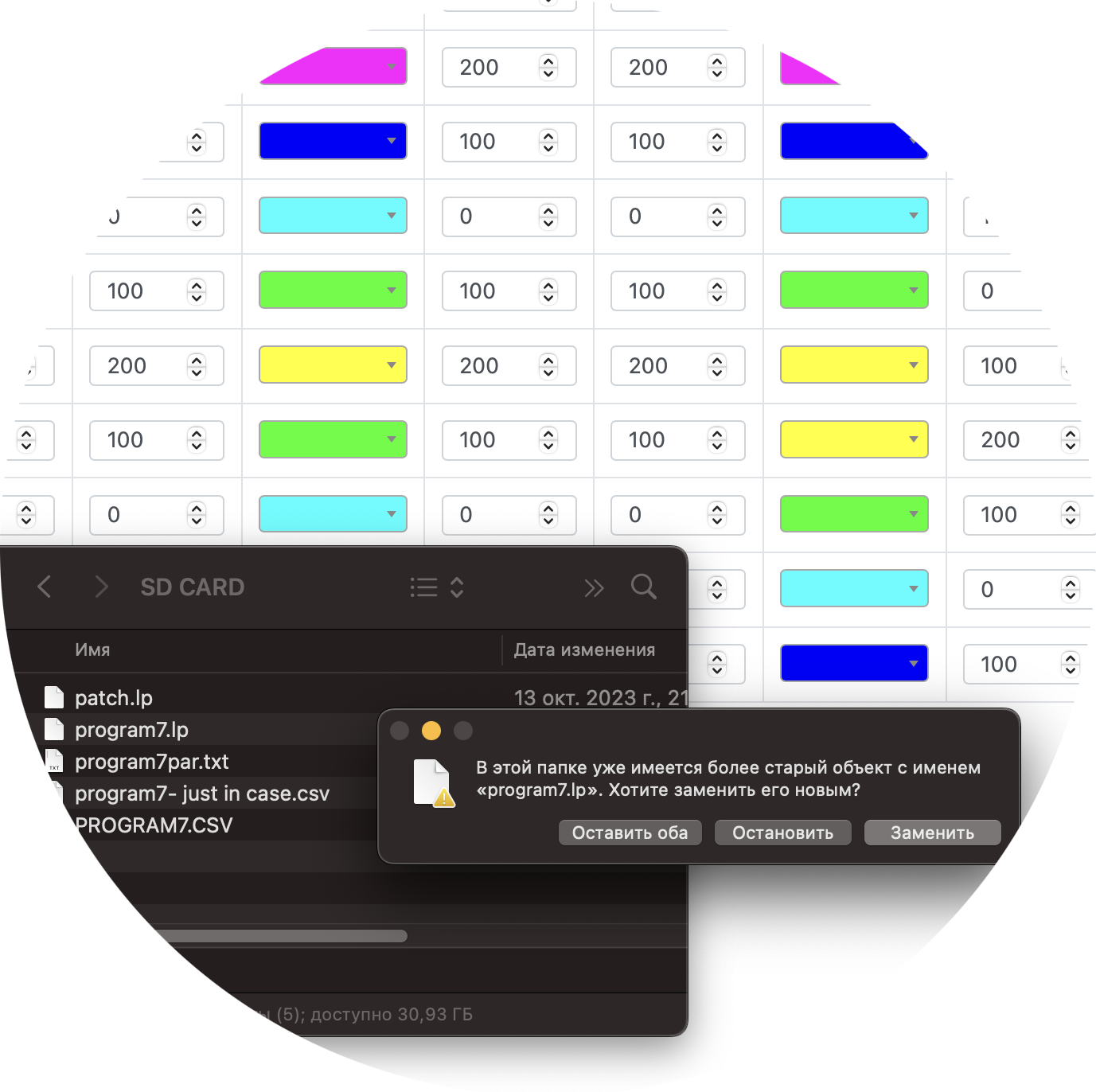

- Заменить старую программу на карте памяти новой (или у по ситуации)

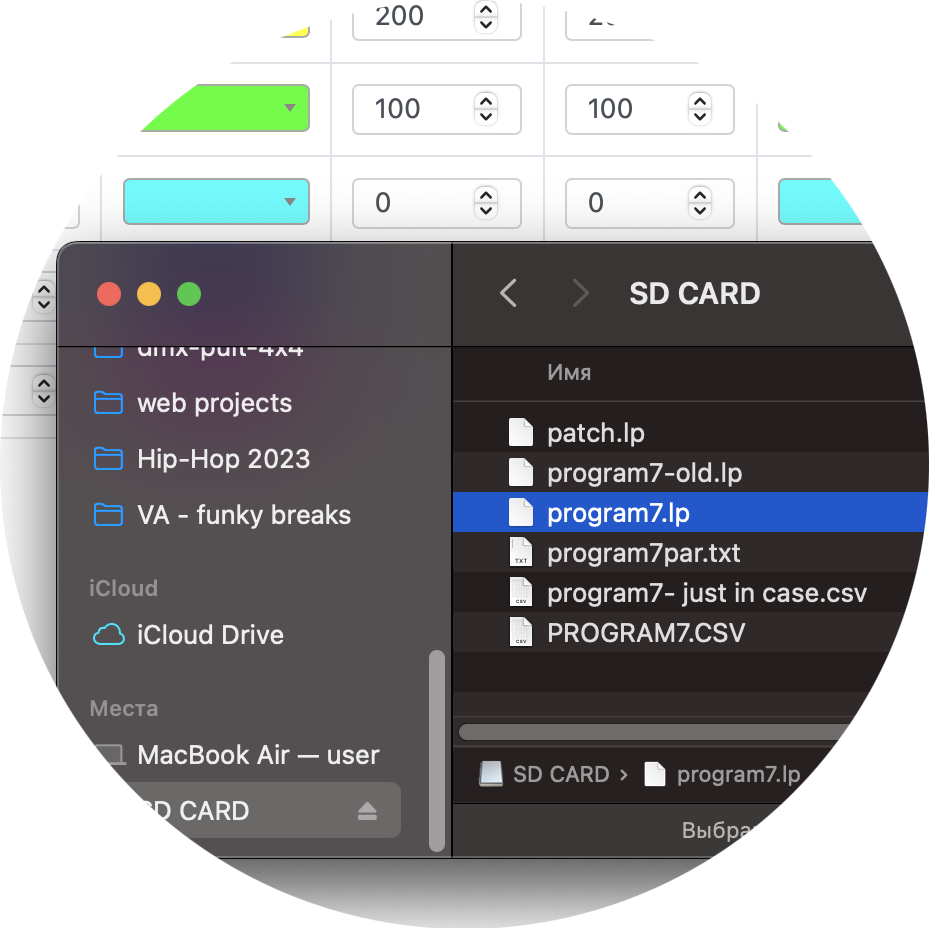

Проверьте - новый файл должен называться "PROGRAM7.LP"
Про расширенные настройки для пультов Express и Arcade можно прочесть здесь: https://lightshow.su/manual/online2
