Документация на световой пульт DMX контроллер "Seven"

Содержание

1. Основная информация / hardware
2. Основная информация / software
3. Что это за пульт
4. Кому и зачем
5. Чем отличается от других пультов
6. Что умеет
7. Коротко о числах
8. Работа: основной экран и программы
   • Основной экран
   • Страницы рабочего поля
   • Сцена выбрана
   • Редактор сцены
   • Медленная программа
   • Настройки строба
   • Бегущий огонь
   • Настройки вращения
   • Ручное управление положением
   • Запись шоу
   • Галерея программ
   • Подпись кнопки
9. Настройка: меню настроек и его разделы
   • Меню настроек
   • Патч группы приборов
   • DMX-адреса приборов
   • Карта памяти
   • Переназначение цветов
   • Подключение по Wi-Fi
   • Расчёска каналов
   • Редактор программы паров
   • Редактор голов

Основная информация - hardware

Световой пульт DMX контроллер "Seven" представляет собой компактной автономное устройство управления световыми приборами по протоколу управления "DMX". В текущей версии ПО возможно управление 5 группами любых световых DMX-приборов, по 4 прибора в каждой группе. Возможно программное расширение количества групп, приборов, программ через обновление ПО.

Краткие характеристики:

• Количество групп световых приборов - 5
• Количество приборов в группе - 4
• Количество статических сцен - 10 (предзаписаны 10 сцен разных цветов)
• Количество динамических программ - 6 (предзаписаны 6 динамических программ)
• Генеративные программы с регулируемыми параметрами: строб - 2 шт. (цв./чб), медленная - 2 шт. (цв./чб), затемнение, белый свет, программа вращение с регулируемыми параметрами, генеративная программа Бегущий огонь с регулируемыми параметрами
• Встроенная библиотека приборов (LED PAR, Wash, Spot, Ledbar)

Hardware list:

• 7" цветной сенсорный экран
• Кардридер для импорта-экспорт настроек/удаленной настройки
• DMX-интерфейс
• Управление через wi-fi (при будущих обновлениях ПО)
• Размеры: 12 см (ширина) x 20 см (длина) x 2.5...5 см (высота)
• Порт для электропитания по USB Type-C
• В комплекте: провод питания, кофр

Основная информация - software

Световой пульт DMX контроллер "Seven" управляет световыми приборами, используя программный движок "Arcade", получивший наследие от пультов "Pro" и развивающийся через модели световых пультов "Extreme", "Senso", "Arcade". Световой пульт DMX контроллер "Seven" работает на портированной ОС "Arcade 49-2", доставшейся ему от предыдущего семейства пультов "Arcade". В новых версиях для пульта "Seven" - значительно улучшен интерфейс в сторону удобства и информативности, расширения функционала.

Обновляемая операционная система в ближайшее время позволит расширить количество групп приборов, приборов в группе, и количество статических сцен и световых программ в памяти. Работа над этим уже ведется и ее результаты будут доступны путем обновления ОС, которое можно будет скачать с сайта и установить на пульт с помощью ПК, USB-кабеля и устанавливаемого ПО для этого.

В данный момент управление пультом "Seven" аналогично управлению пультами "Arcade"/"Station". Здесь можно найти подробный мануал и обучающие видео: https://lightshow.su/manual/station

Что это за пульт

LightShow.Su Seven - автономный пульт управления световыми приборами по DMX. Это отдельное устройство с сенсорным экраном: его включают, и он работает. Компьютер не нужен ни для работы, ни для настройки - все программы, сцены и описания приборов пульт хранит у себя и на карте памяти.

Пульт рассчитан на площадку, где светом занимаются между делом: небольшой клуб, кафе с живой музыкой, дом культуры, школьный зал, выездная свадьба, репетиционная база. Управление сведено к кнопкам с понятными подписями - нажал «СЦЕНА 1 КРАСНАЯ», и приборы встали в неё.

Кому и зачем

Если разбираться некогда

Пульт приходит настроенным под ваши приборы: адреса выставлены, каналы описаны, сцены и программы записаны. Вам не нужно вникать в устройство DMX, чтобы включить свет на первом же мероприятии.

Если светооператора нет

Свет ведёт себя сам: на кнопки заранее разложены сцены и программы, а целый номер можно записать и повторять одним нажатием. Ведущему или звукорежиссёру достаточно нажимать кнопки, не разбираясь в каналах DMX.

Если не хочется держать ноутбук

Связка «компьютер плюс DMX-переходник» добавляет к вечеру ещё одну точку отказа: обновления, спящий режим, отошедший разъём. Пульт - отдельное устройство, которому нужна только розетка и провод DMX.

Если приборы разные и от разных производителей

Каждому прибору один раз описывают, какой канал за что отвечает. В библиотеке уже лежат готовые описания на 93 прибора с фотографиями - выбор из списка подставляет каналы сам.

Если площадки меняются

Все настройки - адреса, патч, сцены, подписи кнопок - переносятся на карту памяти и обратно. На новой площадке достаточно вставить карту, а не настраивать всё заново.

Если нужно отойти от пульта

Настройки открываются с телефона по Wi-Fi: адрес показан на экране и продублирован QR-кодом. Удобно править патч, стоя у самих приборов.

Если промышленный пульт избыточен

Большие консоли требуют времени на освоение и рассчитаны на десятки приборов. Здесь всё сведено к пяти группам по четыре прибора - размеру, который закрывает большинство небольших площадок.

Чем отличается от других пультов

Приходит уже настроенным под ваши приборы

Патч, DMX-адреса, сцены и подписи кнопок мы задаём сами, до отправки. Это самая трудная часть работы с любым световым пультом, и обычно она достаётся покупателю - на ней чаще всего всё и останавливается. Здесь вы получаете устройство, которое работает с первого включения: подключили приборы - нажали кнопку.

Программы уже записаны

В пульте лежит готовый набор сцен и программ, а не пустые кнопки. Есть с чего начать в первый же вечер, а дальше можно править под себя или сочинять своё.

Библиотека приборов внутри

93 готовых описания с фотографиями. Прибор выбирают из списка, и каналы подставляются сами - не нужно искать инструкцию и вписывать номера вручную.

Работает сам по себе

Не нужен ни компьютер, ни DMX-переходник, ни программа на ноутбуке, ни подписка. Пульту нужна розетка и провод DMX.

Компактный, с сенсорным экраном

Помещается в сумку и не занимает полстола. Управление пальцем по экрану, без мыши и без меню в три уровня.

Настройки переносятся картой памяти

Всё нажитое складывается на обычную карту: это и резервная копия, и способ перенести настройки на другой пульт или получить их от нас готовыми.

Что умеет

Сцены

Готовые состояния света: каждому прибору каждой группы задан цвет, яркость и положение. Запускаются одним нажатием и держатся, пока не выберут другое.

Программы

Движение вместо статики: плавная смена цвета, вспышки строба, бегущий огонь, вращение лучей по кругу, динамические программы. У каждой свои настройки - скорость, цвета, размах.

Свои программы

Программы можно сочинять самому по шагам: десять программ для паров по тридцать шагов и десять для голов по десять шагов. На каждом шаге задаётся цвет каждого прибора, а у голов ещё и положение - перетаскиванием по полю.

Запись шоу

Пульт запоминает всё, что вы делали, во времени и повторяет это сам. Девять ячеек - под разные номера или части вечера.

Ручное управление

Восемь параметров под рукой на фейдерах - скорость, диммер, призма, фокус, зум, вращение гобо. Головы наводятся пальцем по полю, а отдельный экран даёт прямой доступ к каналам DMX для проверки.

Своё рабочее поле

Сорок кнопок, по двенадцать на странице. На любую кладут любую программу или сцену и подписывают своими словами - в полутьме это важнее номеров.

Цвета под свои приборы

Двенадцать цветных кнопок можно перенастроить: задать свой оттенок и яркость, если приборы дают цвет не так, как ожидается.

Коротко о числах

Приборы

5 групп по 4 прибора - до 20 приборов

Библиотека

93 готовых описания приборов с фотографиями

Кнопки

40 настраиваемых кнопок, по 12 на странице

Свои программы

10 для паров по 30 шагов, 10 для голов по 10 шагов

Запись шоу

9 ячеек

Экран

сенсорный, 800 x 480 точек

Выход

DMX-512

Хранение

внутренняя память пульта и карта памяти

Работа: основной экран и программы

Основной экран

Главный рабочий экран пульта. С него запускают сцены и программы, включают и выключают группы приборов, правят параметры на ходу - скорость, диммер, призму, фокус. Отсюда же открываются все остальные разделы: настройки, редакторы программ и запись шоу. В работе вы почти всё время находитесь именно здесь.

Как попасть. Пульт показывает этот экран сам при включении. Если вы ушли в настройки или редактор, вернитесь стрелкой возврата - она в левом верхнем углу.

Кнопки программ и сцен

Рабочее поле из шести рядов по три кнопки. Подпись и картинку каждой кнопки задаёт пользователь. У кнопок сцен вместо картинки нарисовано содержимое сцены: пять рядов по числу групп, в каждом четыре квадрата по числу приборов.

Группы приборов

Пять кнопок с номером, названием и типом группы. Нажатие включает или выключает группу в работе.

Приборы группы

Четыре кнопки с картинкой прибора. Показывают текущий цвет прибора; под ними выводятся координаты положения.

Параметры приборов

Четыре фейдера с подписями сверху. Набор зависит от выбранной программы: BPM, призма, фокус, диммер, вращение призмы и гобо, зум, frost.

Запись и воспроизведение

Красная кнопка начинает запись шоу, синяя воспроизводит его.

Страницы кнопок

Стрелками листаются страницы рабочего поля; номер текущей показан в левом нижнем углу.

Страницы рабочего поля

Кнопок в пульте сорок, а на экран помещается двенадцать, поэтому они разложены по страницам. Стрелки листают страницы, номер текущей виден в углу. Это позволяет держать под рукой много программ и разложить их по смыслу - например, по частям вечера.

Как попасть. Никуда заходить не нужно: страницы листаются прямо на основном экране двумя нижними кнопками левого столбца - стрелками влево и вправо.

Страницы

Кнопок всего сорок, на экран помещается двенадцать. Стрелки листают их по странице.

Номер страницы

В левом нижнем углу показано, какие кнопки сейчас на экране, например 13-24 из 40.

Пустая кнопка

Перечёркнутый кружок означает, что на кнопку ничего не назначено.

Сцена выбрана

Так выглядит пульт, когда сцена запущена. Приборы всех открытых групп встают в те цвета и положения, которые в ней записаны, а правая часть переключается на её параметры - скорость, яркость, эффекты. Отсюда же в одно нажатие можно перейти в редактор и поправить саму сцену.

Как попасть. На основном экране нажмите любую кнопку сцены на рабочем поле - это три столбца в середине экрана, у сцен на кнопке нарисованы цветные квадратики.

Отметка выбора

Нажатая кнопка обводится белым, остальные остаются обычными.

Кнопки групп

Показывают, что в группе играет именно эта сцена.

Шкалы параметров

Восемь параметров, у каждого пять делений - по числу шагов.

Править прогр.

Две кнопки открывают редактор программы для паров и для голов.

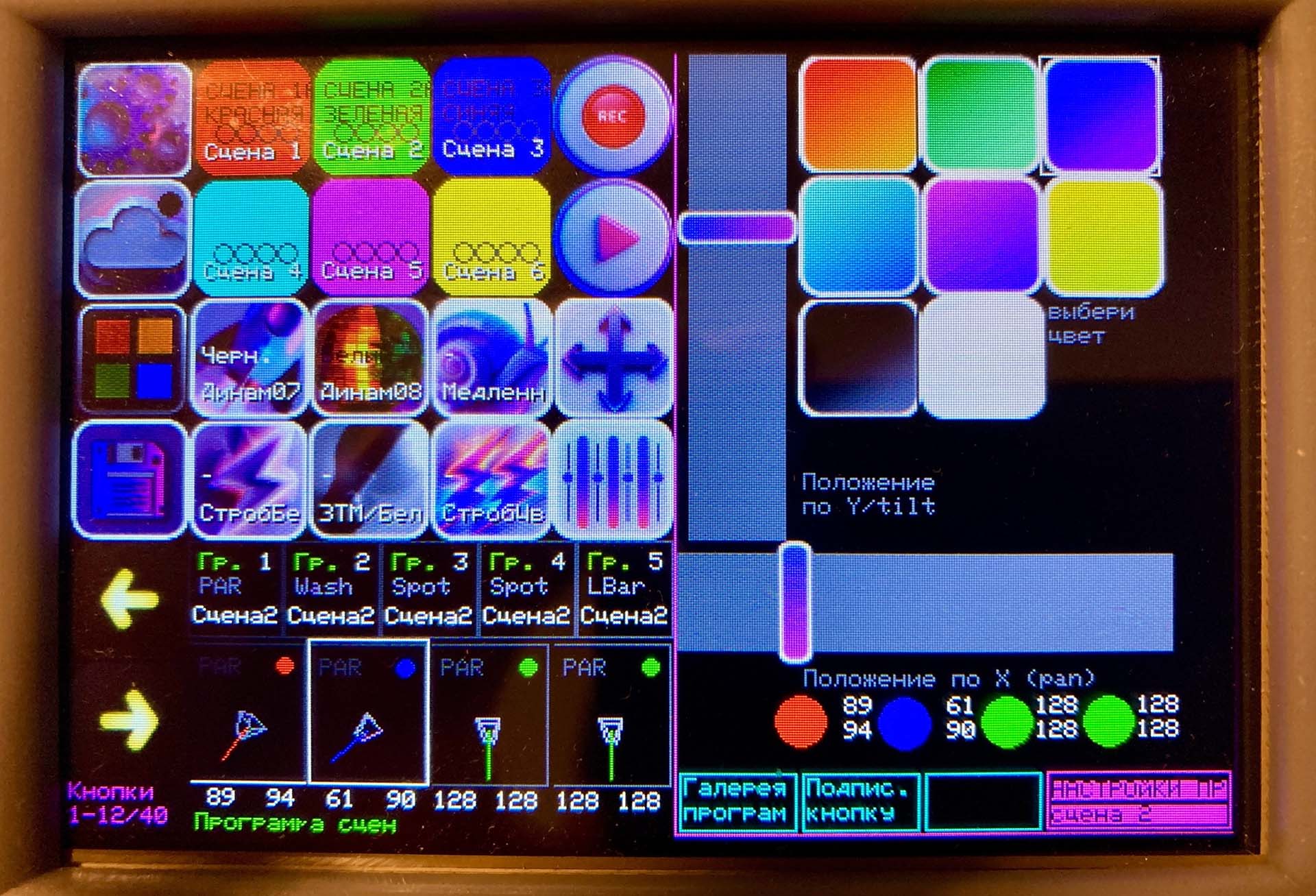

Редактор сцены

Правка сцены, не уходя с рабочего поля: кнопки программ остаются на месте, а справа открывается всё нужное - палитра, яркость и поле положения приборов. Так удобно подправить сцену прямо по ходу настройки, слушая, как она выглядит на приборах.

Как попасть. На основном экране нажмите кнопку нужной сцены, а затем в правой части - «Пары» или «Головы» в блоке «Править прогр.». Редактор откроется справа, кнопки программ останутся на месте.

Палитра

Двенадцать цветов и отдельно чёрный и белый. Цвет назначается выбранному прибору.

Яркость

Вертикальный движок слева от палитры задаёт яркость выбранного прибора.

Поле положения

Приборы двигают перетаскиванием - так же, как в редакторе голов.

Приборы

Кнопки внизу выбирают, какой прибор правится; выбранный обведён.

Не выходя с поля

Редактор занимает только правую часть - кнопки программ остаются на месте.

Медленная программа

Программа плавной смены цвета: приборы перетекают из оттенка в оттенок, без рывков и вспышек. Подходит для спокойных мест вечера - фона, пауз, разговоров. На экране выбирают, как именно идёт смена - по одному цвету или смесью, одновременно у всех приборов или волной, - и задают шаг, от которого зависит скорость.

Как попасть. На основном экране нажмите кнопку с медленной программой - в примере она подписана «Медленн». Настройки появятся в правой части, сам экран никуда не уходит.

Одиноч. цвета

Приборы получают по одному цвету из палитры.

Микс цветов

Цвета смешиваются между собой.

Синхрон. движение

Все приборы меняют цвет одновременно.

Волнообразн. движение

Смена идёт волной от прибора к прибору.

ШагX и ШагY

Расстояние шага программы по горизонтали и вертикали.

Выбранный режим

Обведён рамкой: картинка на кнопке чуть меньше клетки, чтобы обводку было видно.

Настройки строба

Программа вспышек. У неё два режима: в шаговом задают частоту - как часто и с каким сдвигом вспыхивают приборы; в яркостном - границы, между которыми ходит канал строба, то есть насколько резкими будут вспышки. Второй режим нужен приборам, у которых строб управляется значением канала, а не отдельной командой.

Как попасть. На основном экране нажмите кнопку со стробом - в примере это «СтробБе» или «СтробЦв». Настройки откроются справа.

Режим шага

Задаётся расстояние шага программы по осям X и Y.

Режим вспышки

Задаются наименьшее и наибольшее значение канала строба.

Движки

Набор строк меняется вместе с режимом; значение пишется сразу в программу.

Бегущий огонь

Программа, в которой огонёк бежит по приборам один за другим. Для каждой из пяти групп задаётся свой цвет, число горящих ламп и три стадии - сколько зажигается, сколько горит и сколько гаснет. От их соотношения зависит, будет это чёткая бегущая точка или мягкая волна.

Как попасть. Программа открывается как любая другая - нажатием кнопки, на которую она назначена. Если на рабочем поле её нет, назначьте: нажмите «Галерея программ» внизу справа и выберите бегущий огонь.

Сводка

Строка на каждую из пяти групп: цвет огня, число ламп и стадии - сколько зажигается, горит и гаснет.

Настройка группы

Нажать кнопку группы внизу - откроется панель её параметров: цвет, число ламп, три стадии.

Число ламп

Последнее деление движка означает случайное число.

Настройки вращения

Программа, в которой лучи ходят по кругу. У каждого прибора свой центр вращения - его задают перетаскиванием, чтобы лучи сходились в одну точку или, наоборот, расходились. Радиус задаёт размер круга, шаг - насколько прибор смещается за один такт, то есть скорость.

Как попасть. Нажмите кнопку, на которую назначена программа вращения. Если такой кнопки нет, назначьте программу через «Галерею программ» внизу справа.

Поле центров

Квадрат с номером - прибор. Перетаскивание задаёт центр, вокруг которого он ходит по кругу. У каждого прибора центр свой.

Радиус

Размер круга, который описывает луч.

Шаг

Насколько прибор смещается по кругу за один шаг программы - от него зависит скорость вращения.

Ручное управление положением

Ручное наведение голов: прибор двигают пальцем по полю, и он тут же поворачивается. Нужно, когда надо быстро направить луч в нужную точку зала - на артиста, на декорацию - без всяких программ.

Как попасть. На основном экране нажмите кнопку со стрелками в четыре стороны - она в узком столбце справа от рабочего поля, третья сверху.

Поле

Каждый квадрат - прибор со своим номером. Перетаскивание поворачивает голову.

Выбор прибора

Нажатие на кнопку прибора внизу делает его текущим.

Координаты

Значения X и Y показаны под полем.

Запись шоу

Пульт умеет запомнить всё, что вы делаете, и повторить это потом сам. Запись хранит нажатия и движения фейдеров во времени, а воспроизведение повторяет их с той же скоростью. Удобно, когда номер повторяется из вечера в вечер или когда нужно освободить руки.

Как попасть. На основном экране нажмите красную круглую кнопку записи - она справа от рабочего поля, над синей кнопкой воспроизведения.

Ячейки

Девять ячеек для записи. Нажатие на ячейку начинает запись в неё.

Что пишется

Все нажатия и движения фейдеров во времени, чтобы потом повторить их кнопкой воспроизведения.

Завершение

Повторное нажатие кнопки записи заканчивает шоу.

Галерея программ

Список готовых сцен и программ, из которого выбирают, что положить на кнопку рабочего поля. Так собирают своё рабочее поле под конкретный вечер: нужное - под рукой, лишнее - на дальних страницах.

Как попасть. На основном экране нажмите «Галерея программ» - синяя кнопка внизу правой части. Сначала выберите кнопку рабочего поля, на которую хотите положить программу.

Список

Сцены и динамические программы, которые можно назначить на кнопку.

Назначение

Выбранная программа встаёт на кнопку, с которой открыта галерея.

Подпись кнопки

Экранная клавиатура, которой кнопке дают имя. Подпись из двух строк по семь символов видна прямо на кнопке, поэтому в полутьме не нужно вспоминать, что где: «СЦЕНА 1 КРАСНАЯ» понятнее, чем номер программы.

Как попасть. На основном экране нажмите «Подпис. кнопку» - синяя кнопка рядом с галереей программ. Подпись получит та кнопка рабочего поля, которая выбрана.

Две строки

Подпись кнопки состоит из двух строк по семь символов.

АБВ / ABC

Переключение раскладки.

ОК

Записывает подпись на кнопку и закрывает клавиатуру.

Настройка: меню настроек и его разделы

Меню настроек

Служебный раздел, куда заходят при подготовке к работе, а не во время неё. Здесь описывают приборы и их каналы, задают DMX-адреса, переносят настройки на карту памяти и обратно, меняют цвета кнопок и включают управление с телефона. Отсюда же открываются редакторы всех программ.

Как попасть. На основном экране нажмите верхнюю левую кнопку - на ней нарисованы шестерёнки. Обратно возвращает стрелка на том же месте.

Расчёска

Прямое задание значений каналов движками.

DMX адреса

Начальные адреса всех приборов по группам.

Карта памяти

Перенос настроек между пультом и картой.

Патч Группа 1…5

Назначение каналов приборам группы и выбор прибора из библиотеки.

Ред.Пр. PAR / Ред.Пр.

Редакторы программ для паров и для голов.

Визуа Вкл/Выкл

Включение трёхмерной визуализации работы приборов.

Патч группы приборов

Здесь пульту объясняют, что за приборы к нему подключены: какой канал отвечает за диммер, какие за красный, зелёный и синий, где поворот и наклон, где гобо, строб, призма. Без этого пульт не знает, куда слать команды. Чтобы не вписывать каналы вручную, справа лежит библиотека готовых приборов с фотографиями - выбор из неё подставляет все каналы разом.

Как попасть. Нажмите верхнюю левую кнопку основного экрана - откроется меню настроек. Затем в правой части выберите «Патч Группа» с номером нужной группы: их пять, по одной кнопке на группу.

Каналы

Номер канала для каждой функции прибора: диммер, красный, зелёный, синий, наклон и поворот, колесо цвета, рисунок гобо, строб и шторка, белый, призма, янтарный, ультрафиолет. Ноль означает, что функции у прибора нет.

Тип прибора

Четыре кнопки внизу задают тип: пар, голова-wash, голова-spot, линейка.

Библиотека

Готовые приборы с фотографиями. Выбор подставляет каналы автоматически.

DMX-адреса приборов

Каждый прибор в линии DMX слушает свой участок каналов, начиная с заданного адреса. На этом экране адреса задают для всех приборов всех пяти групп. Адрес должен совпадать с тем, что выставлен на самом приборе, - иначе он либо не отзовётся, либо будет повторять чужие команды.

Как попасть. Верхняя левая кнопка основного экрана - меню настроек, затем в левом блоке кнопка «DMX адреса», вторая в верхнем ряду.

Клетка

Группа, номер прибора и его начальный адрес в DMX-вселенной.

Правка

Выбранный прибор обводится; адрес набирается цифрами.

Хранение

Адреса лежат в файле address.csv на карте памяти.

Карта памяти

Перенос настроек между пультом и картой памяти. Экспорт складывает на карту адреса, сцены, патч и подписи кнопок - это и резервная копия, и способ перенести настройки на другой пульт. Импорт возвращает их обратно. Здесь же стирают внутреннюю память пульта, если нужно начать с чистого листа.

Как попасть. Верхняя левая кнопка основного экрана - меню настроек, затем розовый значок карты памяти, справа от «DMX адреса».

Импорт

Читает раздел с карты в память пульта: адреса, сцены, патч, дополнительный патч групп, подписи кнопок.

Экспорт

Пишет тот же раздел из памяти пульта на карту.

Стереть внутреннюю память

Удаляет все файлы настроек в самом пульте. Требует двух нажатий подряд: первое предупреждает, второе стирает. После этого настройки можно вернуть только импортом с карты.

Переназначение цветов

Двенадцать цветных кнопок пульта не закреплены намертво: любой из них можно задать свой оттенок и яркость. Это нужно, когда приборы дают цвет не так, как ожидается, или когда под конкретную площадку хочется свой набор - скажем, тёплый янтарный вместо жёлтого. Набор сохраняется и остаётся после выключения.

Как попасть. Верхняя левая кнопка основного экрана - меню настроек, затем значок цветного колеса в столбце круглых значков, третий сверху.

Кнопки цвета

Те же двенадцать, что стоят на основном экране. Выбранная обведена.

Колесо

Задаёт оттенок выбранной кнопки.

Яркость

Движок задаёт яркость того же цвета.

Образец

Показывает получившийся цвет и его составляющие R, G, B.

Сохранить

Запоминает набор; «Выход» возвращает без изменений.

Подключение по Wi-Fi

Пульт умеет отдавать управление на телефон: с него удобно править настройки, стоя у приборов, а не у пульта. На экране показан адрес страницы и он же QR-кодом - достаточно навести камеру. Имя сети, пароль и код входа берутся из файла настроек на карте памяти.

Как попасть. Верхняя левая кнопка основного экрана - меню настроек, затем синий значок Wi-Fi, под колесом цвета.

Адрес

Ссылка на страницу управления пультом с телефона.

QR-код

Тот же адрес: навести камеру телефона и перейти.

Логин и пароль

Телефон как логин, ПИН-код как пароль. Оба задаются в файле settings.csv на карте памяти, там же имя сети и пароль к ней.

Расчёска каналов

Прямое управление каналами, минуя программы и сцены. Нужна при настройке и поиске неисправностей: подвигали движок - посмотрели, какой прибор и что сделал. Так проверяют, верно ли задан патч и правильный ли адрес стоит на приборе.

Как попасть. Верхняя левая кнопка основного экрана - меню настроек, затем «Расчёска», первая кнопка верхнего ряда в левом блоке.

Движки

Задают значение канала напрямую, минуя программы.

Таблица

Текущее состояние всех каналов вселенной.

Листание

Стрелки в левом столбце переключают наборы каналов.

Редактор программы паров

Здесь сочиняют собственные программы для паров - приборов без движения. Программа состоит из шагов; на каждом шаге каждому из четырёх приборов назначается свой цвет. Пульт потом проигрывает шаги подряд с заданной скоростью. Шаги можно копировать и вставлять, чтобы не набирать похожие вручную.

Как попасть. Верхняя левая кнопка основного экрана - меню настроек, затем в правой части «Ред.Пр. PAR» с номером программы. Тот же редактор открывается с основного экрана: выберите сцену и нажмите «Пары» в блоке «Править прогр.».

Палитра

Цвет назначается выбранному прибору на текущем шаге.

Список шагов

Номер шага и цвет каждого из четырёх приборов буквой. Текущий шаг подсвечен; нажатие на строку переводит на этот шаг.

Кнопки приборов

Показывают цвета текущего шага; выбранный обведён.

Копировать / вставить

Переносит содержимое шага на другой шаг.

Редактор голов

То же, что редактор программы паров, но для подвижных голов: кроме цвета на каждом шаге запоминается и положение - куда смотрит прибор. Положение задают перетаскиванием по полю, а не числами. Так собирают проходы луча, развороты и перекрёстные движения.

Как попасть. Верхняя левая кнопка основного экрана - меню настроек, затем в правой части «Ред.Пр.» с номером программы - это правый столбец кнопок. С основного экрана в него ведёт кнопка «Головы» в блоке «Править прогр.» у выбранной сцены.

Поле перетаскивания

Приборы двигают пальцем; положение записывается в текущий шаг.

Список шагов

На каждый прибор три столбца: цвет, координата X, координата Y.

Палитра

Цвет назначается выбранному прибору на текущем шаге.
