Мануал по световому пульту модели "Extreme"
Световой пульт модели "Extreme" обладает встроенным кардридером для чтения программ и патчей световых приборов, экранчиком для отображения режимов работы и передатчиком wi-DMX (wi-fi DMX), которые позволяет передавать поток световых команд без проводов, приемнику или приемникам того же типа. Для изменения радио-канала нажмите на кнопку 1 раз - радио-канал поменяется на следующий. Настройки по умолчанию: нажимать медленно пока не появится красный цвет. Остановится. Замигала лампочка - идет передача. Если приемник на том же канале, он тоже будет моргать (идет прием).
Подключение
Для корректной работы приборов необходимо выставить DMX адреса и канальные режимы световых приборов, которые Вы можете взять из документации, идущей вместе с пультом, либо нужные значение под Ваши приборы нанесены на коробке в соответствующих полях. Адреса приборов по умолчанию: LED PAR 1: 33,49,65,81. Wash 1: 133,149,165,181, LED PAR 2 / Wash 2: 433,449,465,481. Spot 1: 233, 249, 265, 281, Spot 2: 333, 349, 365, 381
Прописывание приборов
Прописать или поменять патч световых приборов вы можете в онлайн-редакторе: https://lighthshow.su/online
Можно прописать 5 групп приборов, введя их тип, каналы, значения при инициализации для диммера и шуттера (шторка, строб).
1 и 5 группа приборов - LED PAR или другие приборы с управлением по RGB
2 и 5 - wash или другие приборы с управлением pan, tilt и цветом по RGB каналам
3 и 4 - spot или другие приборы с управлением pan, tilt и колесами цвета и гобо
Также обратите внимание на другие настройки: ограничение геометрии голов, скорости программ, значения цветов и гобо для спотов, и, если необходимо - можно увеличить количество каналов в приборе (например не 16 а 20) и сдвинуть начальный адрес той или иной группы приборов. Для выставления DMX адреса например приборам с 20 каналами - можете сдвинуть начальный адрес группы приборов например на 101 и соответственно задать световым приборам адреса 101, 121, 141, 161
После окончания редактирования, нажмите кнопку "Скачать файл". Переименуйте скачанный файл в "patch.LP" и перепишите его на карту памяти SD, вставьте ее в пульт, включите питание.
Прописывание статических и динамических программ
Происходит в онлайн редакторах:
- Программа для приборов типа PAR (без управления по pan/tilt): https://lightshow.su/online/table3.php
- Программа для голов (с управлением по pan/tilt): https://lightshow.su/online/table2.php

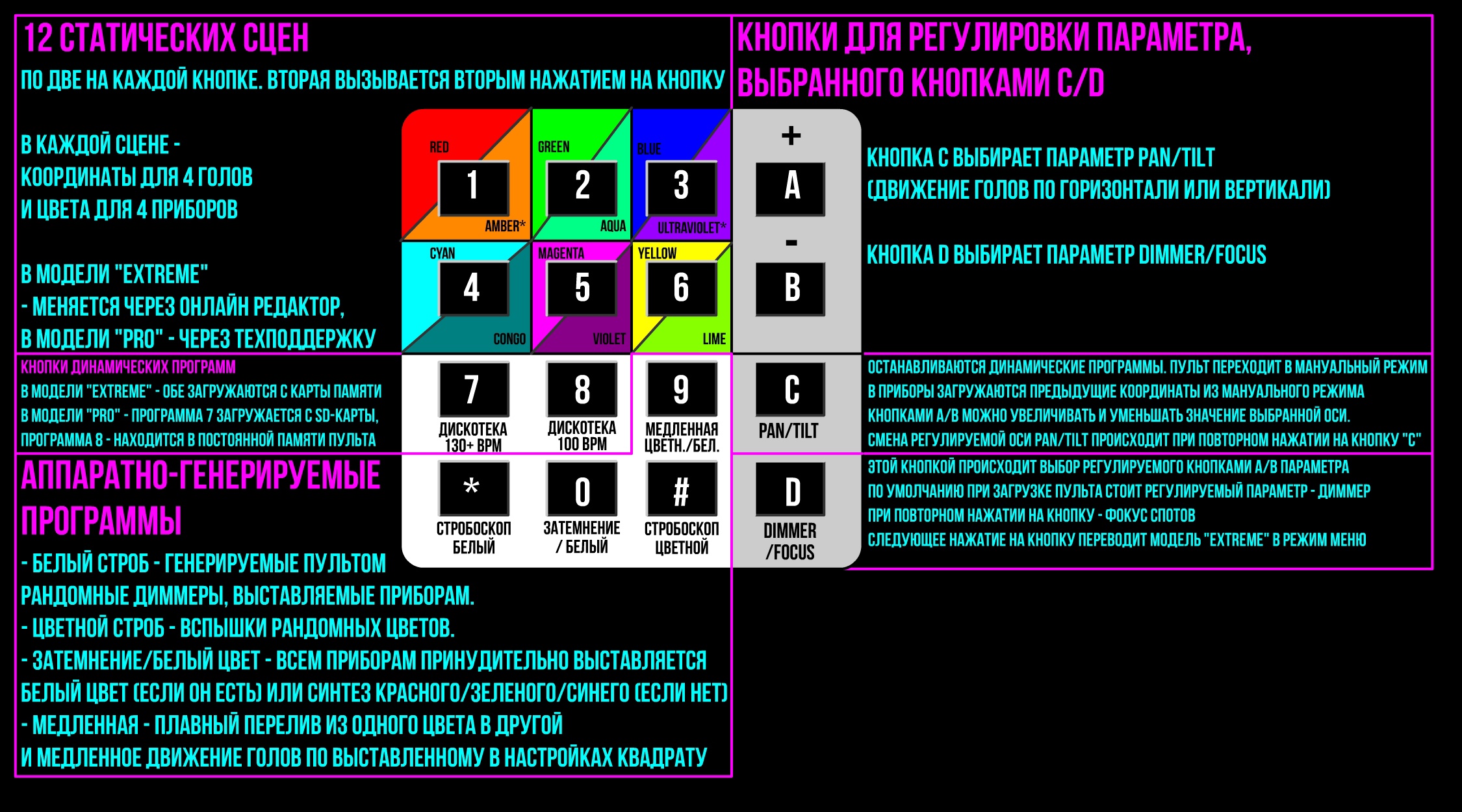

Статичные сцены на кнопках 1-6 программируются в редакторе голов. Каждая строка 1-6 - соответственно сцены на кнопках 1-6, строки с 7, 8, 9 соответственно вторые сцены которые вызываются вторым нажатием на кнопки 1-6.
Для каждого шага и каждого прибора вы задаете индивидуальный цвет и координаты x/y (pan/tilt)
После окончания редактирования, нажмите кнопку "Скачать файл". Переименуйте скачанный файл:
- Программа для PAR на кнопке 7 - "Prg7par.LP"
- Программа для PAR на кнопке 8 - "Prg8par.LP"
- Программа для голов на кнопке 7 - "Program7.LP"
- Программа для голов на кнопке 8 - "Program8.LP"
- Сцены - "Scenes.LP"
Работа с дисплеем и меню
Световой пульт модели "Extreme" оборудован небольшим дисплеем, выводящим режимы работы пульта, регулируемый параметр (например фокус, диммер, pan/tilt). Кроме того, можно войти в меню настройки пульта и отредактировать текущие параметры, загруженные с карты памяти (например ограничение геометрии голов).
Зайти в меню можно через третье нажатие на кнопку D (первое - регулировка диммера (включается по умолчанию при включении светового пульта), второе - регулировка фокуса, третье - вход в меню)
Как только вошли в меню, доступны следующие пункты:
Кнопка 1 - "Geo" (Geometry) вы входите в режим регулировки ограничения движения голов:
- Кнопка 1 - "Pan_" - поменять min x
- Кнопка 2 - "til_" - поменять min y
- Кнопка 3 - "Pan-" - поменять max x
- Кнопка 4 - "til-" - поменять max y
изменение значения - кнопками A/B (+/-),
выйти в основное меню - кнопка D
Кнопка 2 - "SpCo" (Spot Color) - вы входите в режим выставления значений цветам спотов:
- кнопка 1 - "Col1" (Spot Color 1) красный
- кнопка 2 - "Col2" (spot color 2) зеленый
- кнопка 3 - "Col3" (spot color 3) синий
- кнопка 4 - "Col4" (spot color 4) cyan
- кнопка 5 - "Col5" (spot color 5) magenta
- кнопка 6 - "Col6" (spot color 6) yellow
изменение значения - кнопками A/B (+/-),
выйти в основное меню - кнопка D
Кнопка 3 - "Gobo" - вы входите в режим выставления значений гобо для спотов:
- кнопка 1 - "Gob1" (gobo 1) гобо, соответствующее цвету 1
- кнопка 2 - "Gob2" (gobo 2) гобо, соответствующее цвету 2
- кнопка 3 - "Gob3" (gobo 3) гобо, соответствующее цвету 3
- кнопка 4 - "Gob4" (gobo 4) гобо, соответствующее цвету 4
- кнопка 5 - "Gob5" (gobo 5) гобо, соответствующее цвету 5
- кнопка 6 - "Gob6" (gobo 6) гобо, соответствующее цвету 6
изменение значения - кнопками A/B (+/-),
выйти в основное меню - кнопка D
Кнопка 4 - "Gr d" - вы входите в режим выставления DMX адресов групп приборов:
- Кнопка 1 - "Gr1d" (group 1 dmx start channel) адрес 1 группы приборов
- Кнопка 2 - "Gr2d" (group 2 dmx start channel) адрес 2 группы приборов
- Кнопка 3 - "Gr3d" (group 3 dmx start channel) адрес 3 группы приборов
- Кнопка 4 - "Gr4d" (group 4 dmx start channel) адрес 4 группы приборов
- Кнопка 5 - "Gr5d" (group 5 dmx start channel) адрес 5 группы приборов
изменение значения - кнопками A/B (+/-),
выйти в основное меню - кнопка D
Кнопка 5 - "GrCh" - вы входите в режим выставления канальности приборов:
- Кнопка 1 - "Gr1c" - group 1 dmx channels in one unit - количество каналов в приборе 1 группы
- Кнопка 2 - "Gr2c" - group 2 dmx channels in one unit - количество каналов в приборе 2 группы
- Кнопка 3 - "Gr3c" - group 3 dmx channels in one unit - количество каналов в приборе 3 группы
- Кнопка 4 - "Gr4c" - group 4 dmx channels in one unit - количество каналов в приборе 4 группы
- Кнопка 5 - "Gr5c" - group 5 dmx channels in one unit - количество каналов в приборе 5 группы
изменение значения - кнопками A/B (+/-),
выйти в основное меню - кнопка D
Кнопка 6 - "Grou" - вы входите в режим отключения и включения групп приборов:
- Кнопки 1-4 включают и отключают группы приборов
- Выйти в основное меню - кнопка D
Выход из меню - кнопкой D
