Инструкция к световому пульту "Senso"
с сенсорным экраном, кардридером и wi-DMX
Подключение светового пульта к световым приборам

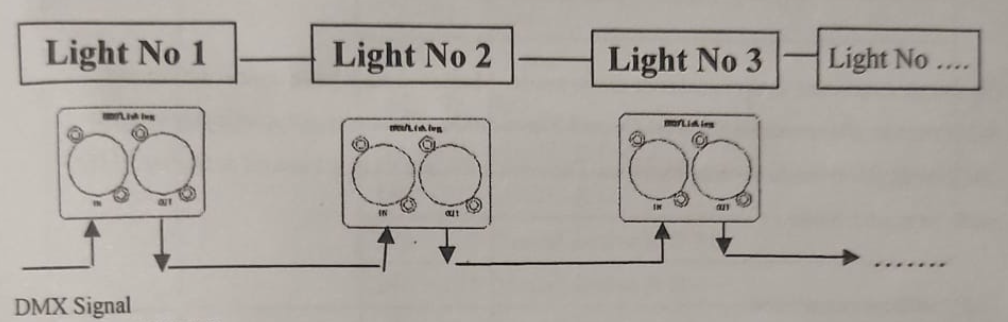

Проводное подключение Световой пульт подключается к световым приборам с помощью кабелей DMX (XLR), подключая по цепочке из пульта в 1 световой прибор, из него - во второй световой прибор и так далее до последнего. При подключении по Wi-DMX вставляете в первый светильник группы приборов приемник, далее из него разводите в следующие световые приборы
Беспроводное подключение При подключении по Wi-DMX нужно установить канал как в приемнике, нажимая кнопку "Push To Change"
Цветовой индикатор "Radio Channel" поменяет цвет и начнет мигать. Если связь не установится - повторите. Радио-канал по умолчанию - красный (долистайте до красного цвета, перестаньте нажимать кнопку, через пару секунд связь установится)
Настройка световых приборов
Выставите своим световым приборам правильный канальный режим (channel mode), а затем DMX-адрес. Если Вы программируете пульт самостоятельно - канальный режим выставляете соответственно выбранному из документации. Если Вы купили предварительно запрограммированный пульт - мы передадим Вам настройки через мессенджер, а также напишем на коробке с пультом или на прилагающемся листке документации. Чтобы поменять канальный режим, нужно найти в меню светового прибора пункты, выглядящие приблизительно как "Chnd" или "Mode" или "15ch". Зайдите внутрь пункта меню кнопкой enter и кнопками up/down поменяйте режим на нужный. Сохраните кнопкой enter. Для световых приборов типа LED PAR канальность выставляется при выставлении DMX адреса: это либо d001-512 для одного режима и A001-512 для другого режима. Цифрами выставляется нужный адрес.
Выставите своим световым приборам нужные адреса - они указаны либо в онлайн-редакторе либо в документации к пульту, обычно это:
- 1 группа - LED PAR - 33, 49, 65, 81
- 2 группа - Wash - 133, 149, 165, 181
- 3 группа - Spot - 233, 249, 265, 281
- 4 группа - Spot 2 - 333, 349, 365, 381
- 5 группа - Wash 2 - 433, 449, 465, 481
Если у Вас световой прибор например с 20 каналами управления, можете поменять начальный адрес группы приборов и количество каналов - в онлайн-редакторе. Например, выставить для 20-канальных голов Wash стартовый адрес группы 100, канальность - 20. Таким образом приборы будут располагаться на адресах 100, 120, 140, 160.

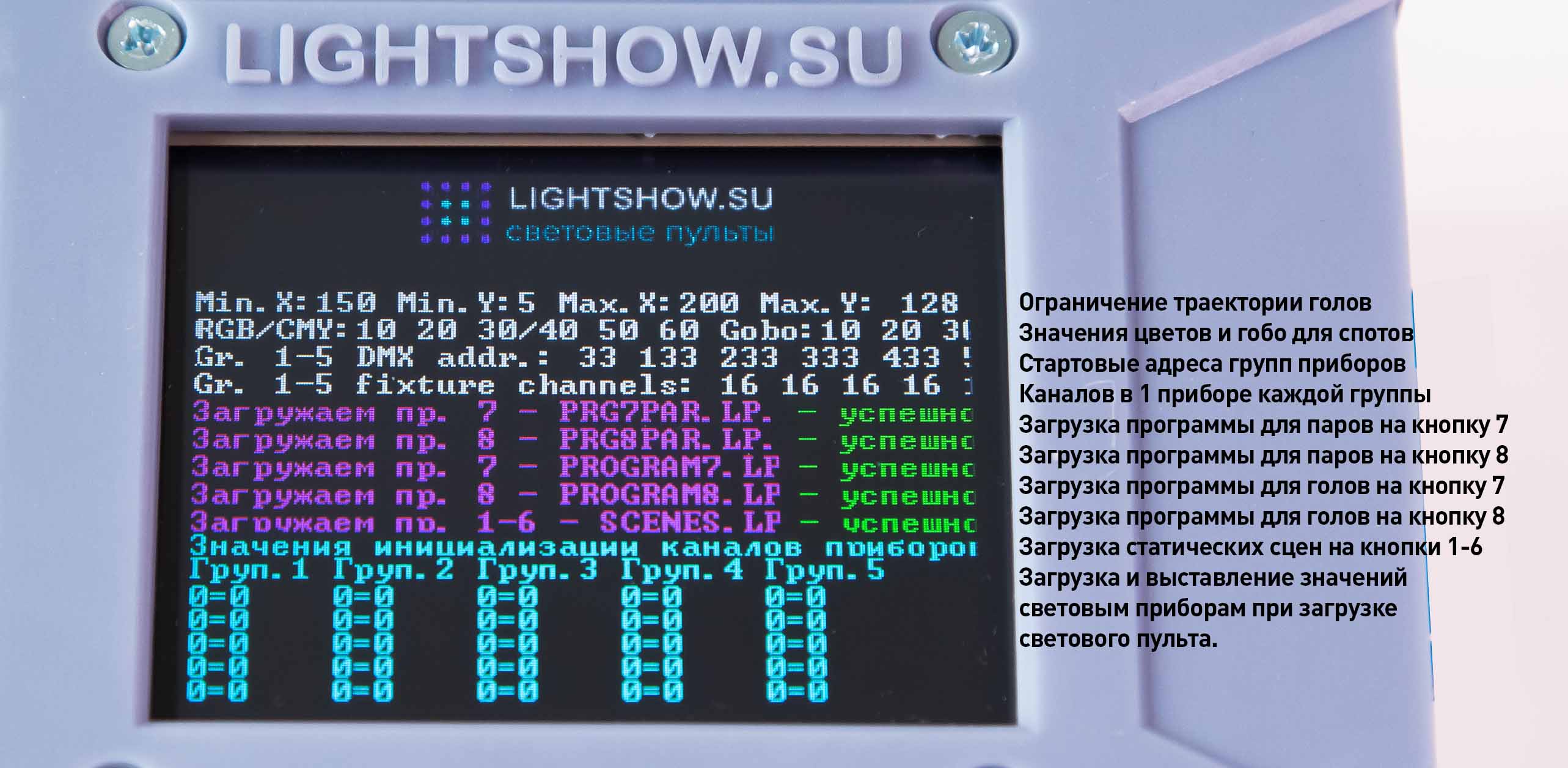

Загрузка светового пульта
При загрузке светового пульта, с SD-карты памяти, вставленной в слот "SD Card", считываются настройки, патч световых приборов и световые программы.
На экране загрузке можно проконтролировать загружаемые с карты памяти настройки, которые можно поменять в онлайн-редакторе:
- Ограничение траектории движения голов по X/Y ("Min. X", "Max.X" и др.)
- Значения цветов для спотов (RGB/CMY - соответственно красный, зеленый, синий, cyan, magenta, yellow), а также значения гобо
- Начальные DMX-адреса групп приборов с 1 по 5
- Количество каналов, зарезервированные для каждого светового прибора в той или иной групппе
- Выбранный тип прибора для группы 4
- Выбранный тип прибора для группы 5
Далее происходит загрузка световых программ:
- Программа для LED PAR на кнопке 7 - рисуется в онлайн-редакторе программ для LED PAR
- Программа для LED PAR на кнопке 8 - рисуется в онлайн-редакторе программ для LED PAR
- Программа для Голов на кнопке 7 - рисуется в онлайн-редакторе программ для Голов
- Программа для Голов на кнопке 8 - рисуется в онлайн-редакторе программ для Голов
- Сцены на кнопках 1-6 - рисуются в онлайн-редакторе программ для Голов:
- 1 строка редактора - сцена для 1 кнопки,
- 2 строка - для 2 кнопки
- 2 строка - для 3 кнопки
- 2 строка - для 4 кнопки
- 2 строка - для 5 кнопки
- 2 строка - для 6 кнопки
- строка 7 - вторая сцена на 1 кнопке,
- строка 8 - вторая сцена на 2 кнопке,
- строка 9 - вторая сцена на 3 кнопке,
- строка 10 - вторая сцена на 4 кнопке
Далее световой пульт устанавливает световым приборам значения диммера и шторки (shutter/strobe), указанные в онлайн-редакторе и ждет 5 секунд чтобы Вы успели считать загрузочную информацию и проверить что все правильно.

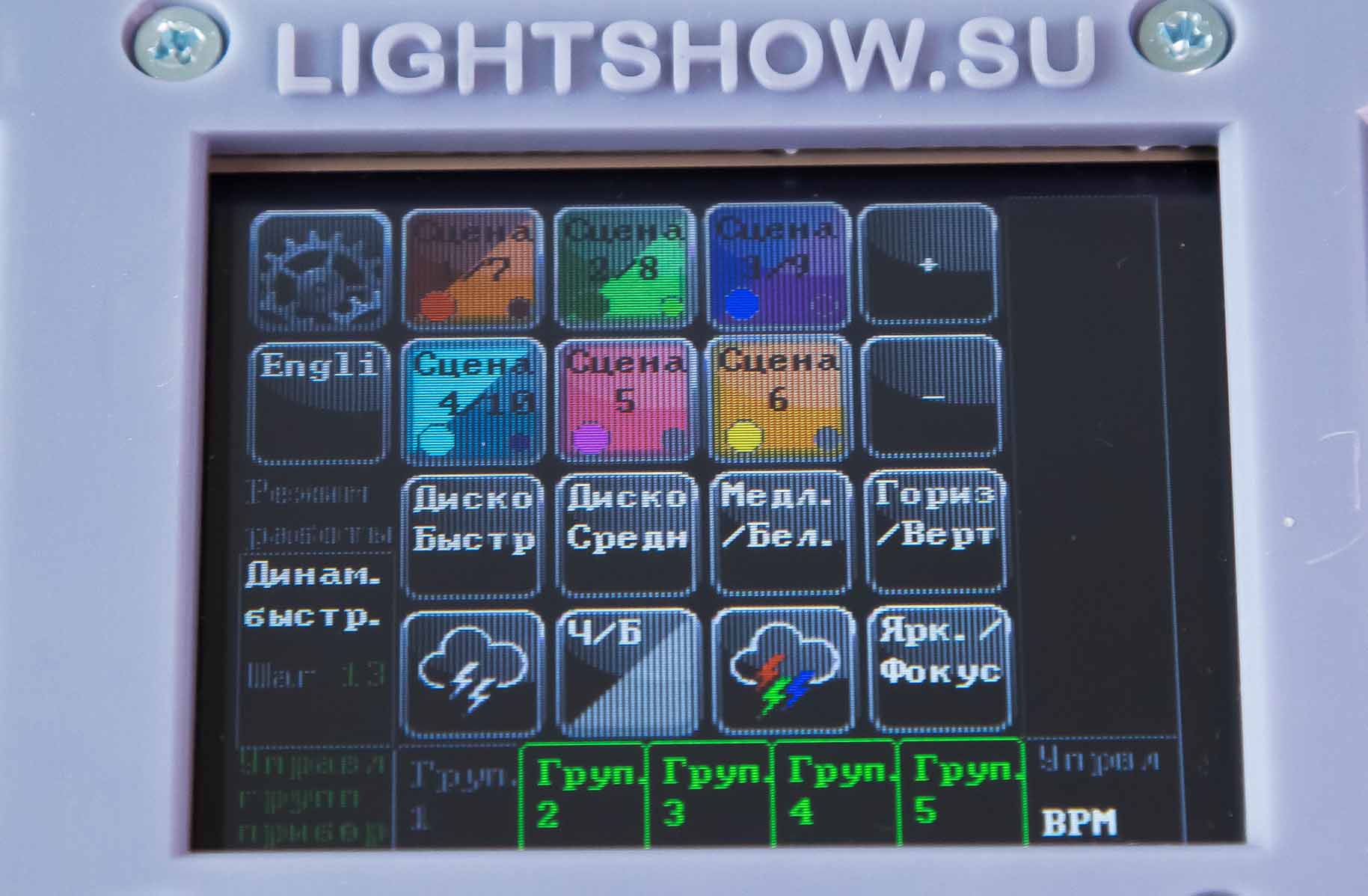

Управление световыми приборами с помощью светового пульта
Видео-мануал: https://www.youtube.com/watch?v=ImFt4TOgnWQ

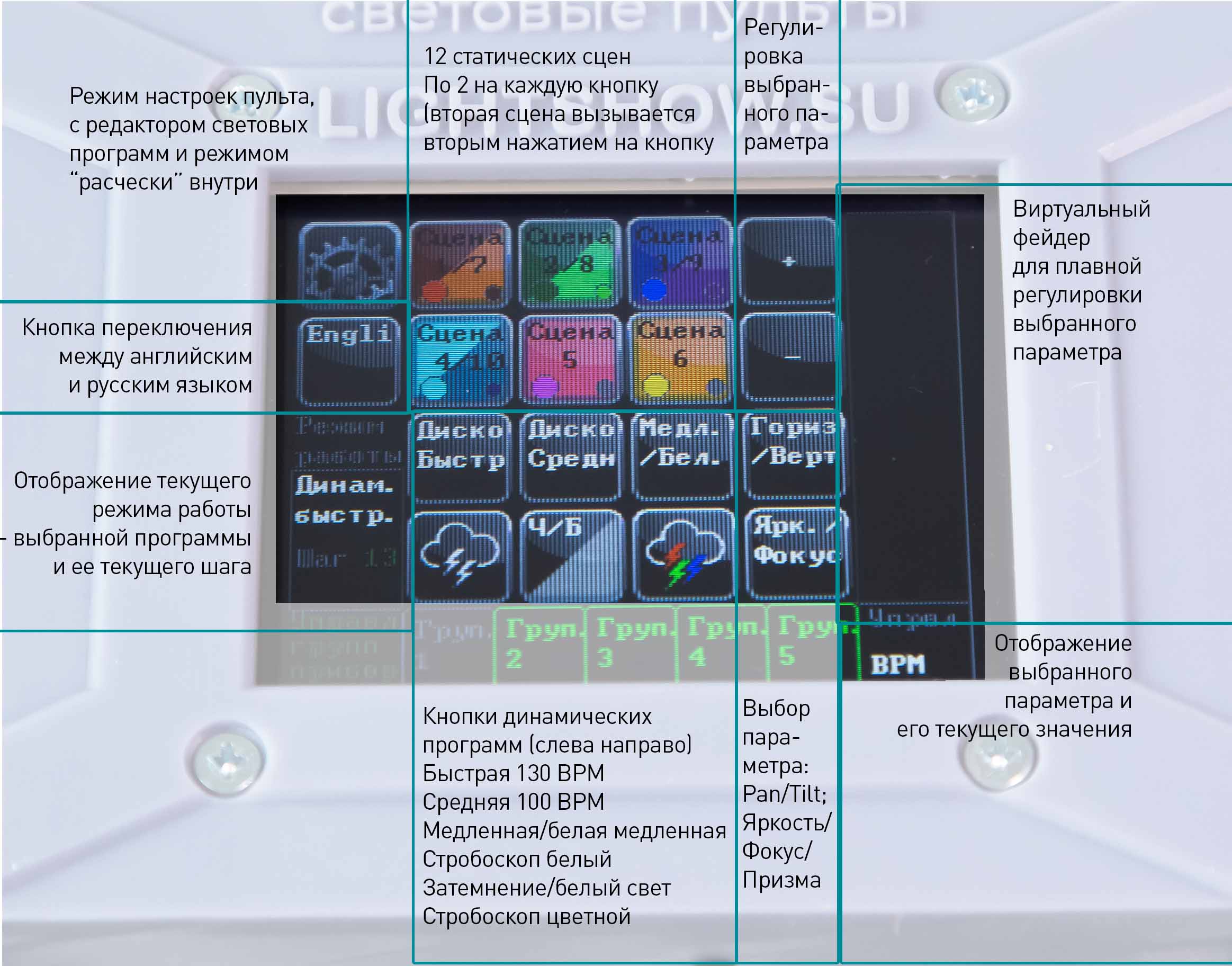

Кнопки светового пульта слева направо, сверху вниз:
Левая колонка - служебные кнопки перехода в режим светового пульта "расчёска", кнопка захода в режим настроек, кнопка смены языка. Под этими кнопками располагается информация о текущем режиме работы (текущей проигрываемой программе) и ее текущий шаг.
Центральная часть экрана:
- 6 разноцветных кнопок статических сцен (вторая сцена вызывается вторым нажатием на кнопку сцены). Также на кнопках сцен выводятся два цветных кружка: левый большой соответствует цвету, который вызывается при первом нажатии на кнопку, второй кружок поменьше - цвет, который вызывается при втором нажатии на кнопку. Сцены программируются через онлайн-редактор световой программы для голов, как описано выше.
- Кнопки динамических программ 7, 8 (располагаются под 6 разноцветными кнопками сцен): программы для LED PAR и для Голов - их можно отрисовать, соответственно, в онлайн-редакторе программ для LED PAR и для Голов.
Функция "TAP": если продолжать нажимать на кнопку выбранной программы (7 или 8) в ритм музыке - световой пульт подхватит этот ритм и будет воспроизводить световую программу именно в этом ритме. - Кнопка медленной программы, при втором нажатии, меняет цвет всех световых приборов на белый, но продолжает движение голов по траектории, ограниченной в настройках. Во время работы медленной световой программы, ее цвет можно выбирать кнопками 1-6
- Кнопка режима белого стробоскопа
- Кропка затемнения / белый свет - при втором нажатии на кнопку
- Кнопка режима цветного стробоскопа
Правая часть экрана:
- "+" / "-" - Кнопки регулировки выбранного параметра
- "Гориз/верт" - перевод пульта в ручной режим управления: Кнопками "1" - "6" можно выбирать цвет, а кнопками "+" / "-" или фейдером (справа) регулировать выбранную ось (горизонтальная или вертикальная) - положение светового прибора по pan/tilt (x/y). Выбор другой оси - повторное нажание на кнопку "Гориз/верт"
- "Ярк/Фокус" - выбор регулируемого параметра: яркость (диммер) - включается при загрузке пульта, или фокус (у спотов) при повторном нажатии на кнопку. Регулировка параметра происходит кнопками "+"/"-" или фейдером, располагающемся в самой правой части экрана.
Прямо под фейдером выводится название регулируемого параметра и текущее значение
Отключение и включение управления группами приборов
На основном рабочем экране светового пульта находятся 5 кнопок, соответствующих 5 группам световых приборов, как зашито у вас в патче. Вы можете отключать и включать управление тем или иным группам приборов. Например, вы можете выставить заливные головы (wash) в статическую белую сцену в потолок, затем отключить управление 2 или 5 группой приборов (в зависимости от того, в какой группе прописаны у вас нужные головы). Далее управлять движением спотов с помощью динамичных программ.

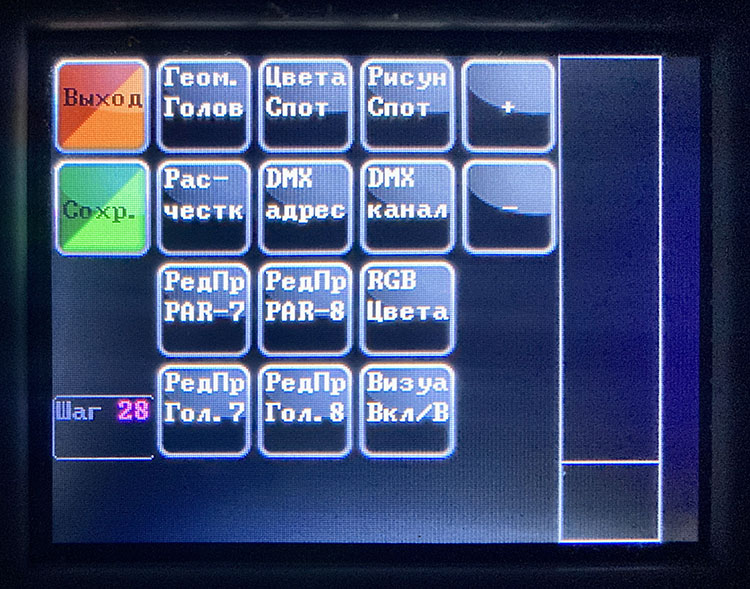

Настройка светового пульта
Видео-мануал: https://www.youtube.com/watch?v=NMXF7vDpm0Y
Нажав на кнопку с шестеренками, вы попадаете в меню настройки параметров светового пульта
Кроме кнопки "Выход", которая возвращает световой пульт в основной режим работы (проигрывания программ), в меню можно найти следующие пункты:
- "Геом. голов" - настроить ограничение траектории движения голов
- "Цвета спот" - выставить значения цветов для цветовых колес в спотах.
- "Рисун. спот" - выставить значения рисунков (гобо) для голов.
- "Расческ." - режим эмуляции светового пульта с "движками"
- "DMX адрес" - выставить начальные адреса группам приборов
- "DMX канал" - выставить канальность одинаковых приборов в одной группе
- "РедПр PAR-7" - редактор программы для LED PAR на кнопке 7
- "РедПр PAR-8" - редактор программы для LED PAR на кнопке 8
- "RGB Цвета" - редактор предустановленных цветов RGB.
- "РедПр Гол.-7" - редактор программы для Голов на кнопке 7
- "РедПр Гол.-8" - редактор программы для Голов на кнопке 8
- "Визуа Вкл/В" - включение/выключение визуализации работы LED PAR и голов в левом нижнем углу. Включение этого режима замедляет отклик пульта на сенсорный экран, т. к. визуализация отнимает много ресурсов процессора.
Во время работы меню воспроизведение текущей программы не останавливается, что позволяет легко откорректировать работу световых приборов в реальном времени. Выбрав любой из пунктов меню, вы попадаете в подменю, рассмотрим последовательно все пункты основного меню:

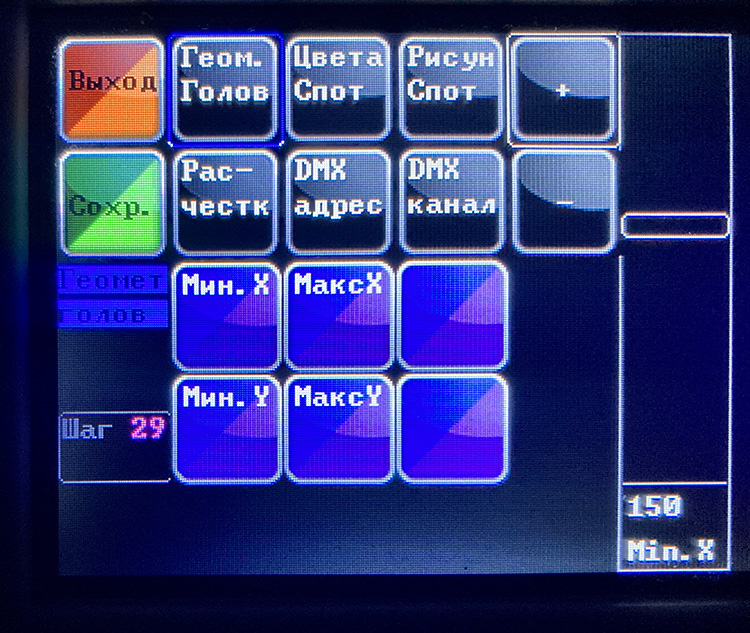

1. Выставление ограничения геометрии движения голов
Внутри этого пункта меню можно настроить ограничение движения голов в динамических программах (стробы, медленная):
- Кнопка "Мин. X" - минимальная координата по оси Pan
- Кнопка "Мин. Y" - минимальная координата по оси Tilt
- Кнопка "МаксX" - максимальная координата по оси Pan
- Кнопка "МаксY" - максимальная координата по оси Tilt
Значение выставляется кнопками "+" / "-" или фейдером, располагающимся в правой части экрана. Под фейдером отображается название регулируемого значения и текущее значение.

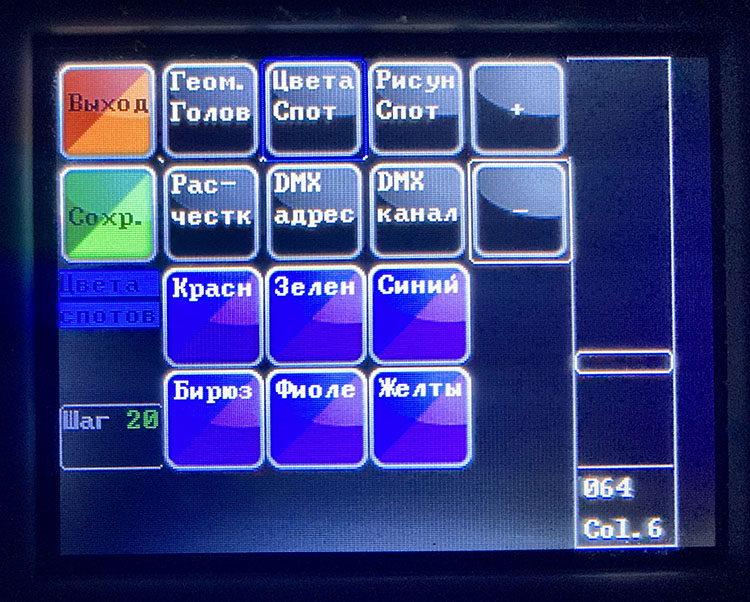

2. Выставление значений колеса цвета для спотов
В головах типа "спот" цвет свечения светового прибора выставляется с помощью вращения колеса с цветными линзами, которые окрашивают проходящий через них световой луч. Для каждого цвета имеется свой угол поворота этого колеса. Например, красный может иметь параметр 10, зеленый - 20, синий - 30, и так далее. Но на практике цвета имеют совершенно разные значения в разных моделях световых приборов.
В этом разделе меню вы можете сопоставить цвета светового пульта и цвета приборов, взяв значения из документации по световому прибору, либо установив опытным путем - например, установив первую (по умолчанию красную) сцену в меню воспроизведения, затем зайти в Настройки, выбрать "Цвета спот", затем выбрать цвет "Красный", и, изменяя параметр кнопками "+"/"-" фейдером, добиться, чтобы световой прибор отображал красный цвет. И так для каждого цвета. Затем полученные значения внести в онлайн-редактор.

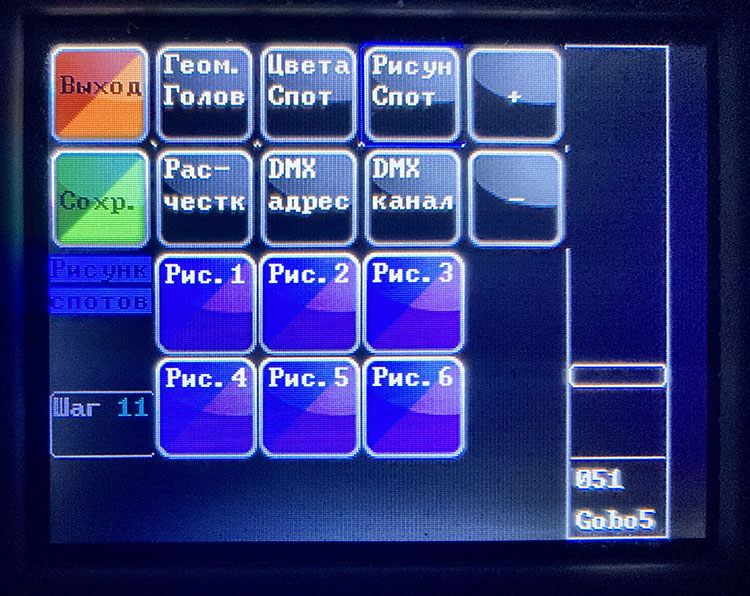

3. Выставление значений колеса рисунков для голов "Спот"
По аналогии с цветовыми колесами, рисунок в головах типа "спот" получается от прохождения светового луча через колесо с трафаретами, на котором вырезаны различные рисунки. Если вы хотите выставить каждому цвету свой рисунок, например рисунок огня красному цвету - то выбирайте кнопки с "Рис. 1" по "Рис. 6". Каждый рисунок соответствует цвету: рисунок 1 - красный, рисунок 2 - зеленый, рисунок 3 - синий, рисунок 4 - cyan, 5 - magenta, 6 - yellow.
Выставить каждое значение можно кнопками "+"/"-" и фейдером, выбранное значение отображается под фейдером.

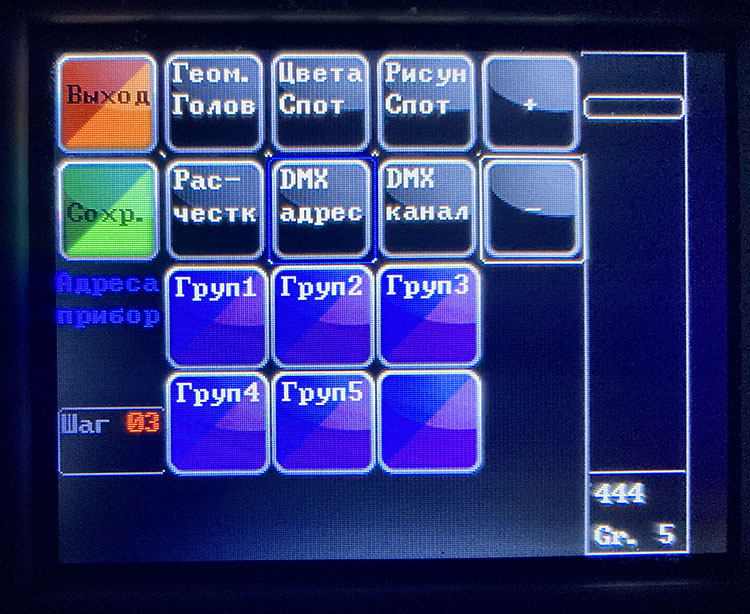

4. Выставление начальных DMX адресов для каждой группы приборов
По умолчанию группы световых приборов располагаются на адресах: LED PAR - 33, 49, 65, 81; Wash - 133, 149, 165, 181; Spot - 233, 249, 265, 281; Spot 2 - 333, 349, 365, 381; Wash 2 - 433, 449, 465, 481. Рассчитано, что в 1 световом приборе 16 каналов. Но можно все это поменять. В данном разделе можно установить начальные адреса для групп приборов - например сдвинуть начало группы приборов с 33 адреса на 1, если так удобней для световых приборов, или это может потребоваться если у вас, например, в приборе по 25 каналов.
Выбор группы приборов производится кнопками "Груп1" - "Груп5". Группы соответствуют группам приборов в онлайн-редакторе. Изменение начального адреса выбранной группы производится кнопками "+"/"-" или фейдером.

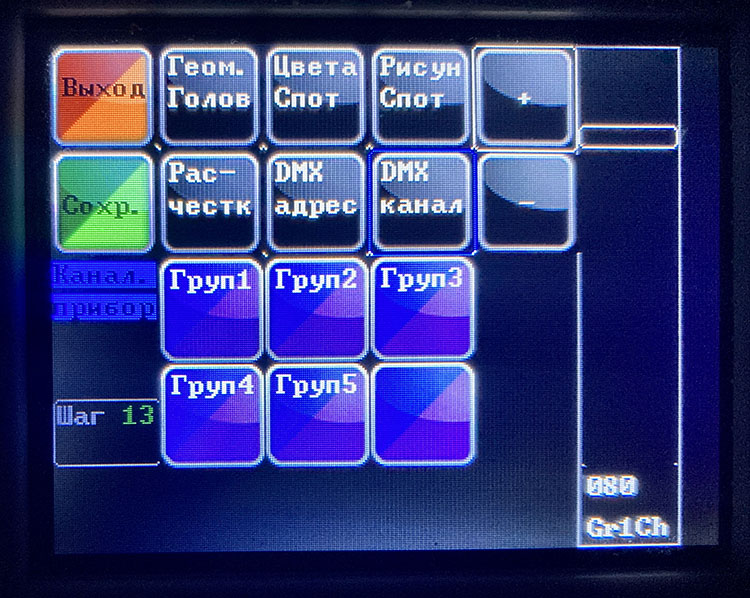

5. Выставление канальности приборам
Каждый световой прибор имеет какое-то количество каналов управления - цвет, положение и др. Например, LED PAR может управляться 3 каналами, а некоторые сложные световые приборы имеют до 100 каналов. Чтобы приборы не накладывались друг на друга по каналам, необходимо рассчитать с запасом DMX-адреса под них (минимум +1 канал запаса). Если у вас например 4 головы типа Вош по 25 каналов, то вы можете выставить второй группе приборов (Вош) начальный адрес 100, в меню выставления адреса, и канальность 25, соответственно. Таким образом, световые приборы будут располагаться на адресах 100, 125, 150, 175. И следующую группу приборов можно будет расположить начиная с 200 адреса.
Выбор нужной группы приборов производится кнопками "Груп1"-"Груп5", выставление канальности - кнопками "+"/"-" и/или фейдером. Текущая канальность и выбранная группа отображаются под фейдером.

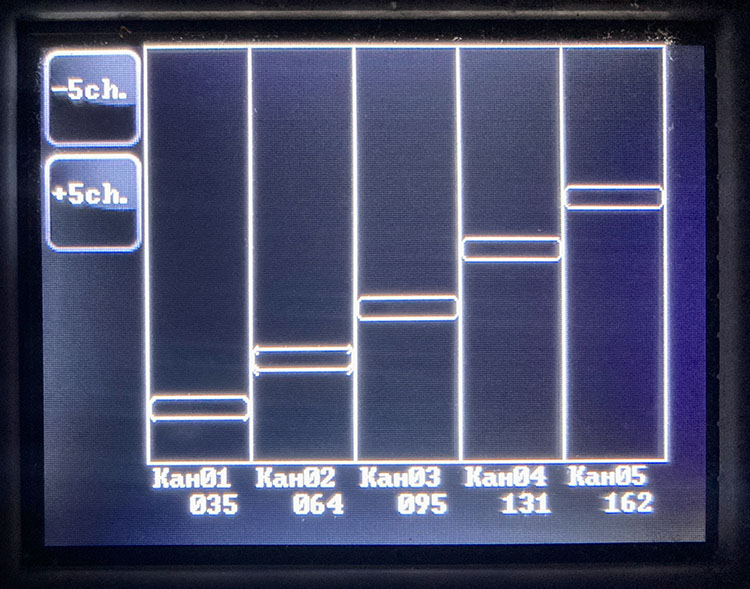

6. Режим "Расчески"
Позволяет мануально управлять каждым DMX каналом. Можно "прозвонить" прибор на любом адресе, установить какие у него каналы, составить документацию. Для примера, установите DMX адрес прибора "1" и в режиме "Расчески" поочередно двигайте движки, записывая, что происходит. Таким образом у Вас получится документация на световой прибор. Например, для голов, может получится такое: "1 - X, 2 - Y, 3 - диммер" и т. д. Перемещаться между страницами по 5 каналов можно кнопками "-5ch." и "+5ch."

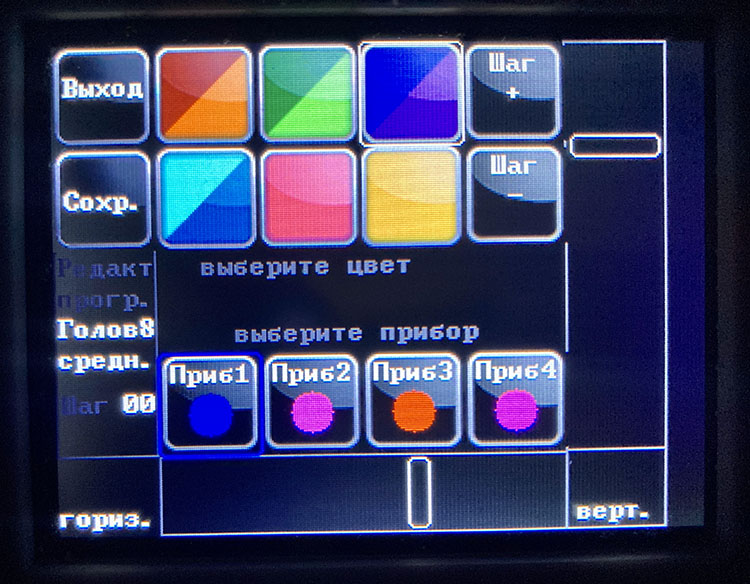

Редактор световых программ
Видео-мануал: https://www.youtube.com/watch?v=SXQ71CFqito
В него можно войти, нажав на кнопки:
- "РедПр PAR-7" - для редактирования программы Паров на 7 кнопке
- "РедПр PAR-8" - для редактирования программы Паров на 8 кнопке
- "РедПр Гол.7" - для редактирования программы Голов на 7 кнопке
- "РедПр Гол.8" - для редактирования программы Голов на 8 кнопке
Выбирая прибор с 1 по 4, четырьмя кнопками внизу экрана, поочередно выберите для каждого прибора цвет шестью разноцветными кнопками сверху, и положение - горизонтальным и вертикальным движком.
Изменить редактируемый шаг программы можно кнопками "Шаг +" / "Шаг -".
Сохранить программу - кнопкой "Сохр.", выйти - кнопкой "Выход".
